Общие сведения о крышах, кровлях и об организации кровельных работ. Классификация крыш

Классификация крыш || Конструкции крыш || Виды кровель || Конструктивные элементы кровельного покрытия || Основания под кровли || Организация кровельных работ на строительном объекте

Применение строительного раствора в кровельных работах

Основное назначение крыши — ограждать здание сверху от атмосферных воздействий (дождя, снега, колебаний температуры наружного воздуха, солнечной радиации и ветра). Проникновение в здание воды и холода, а также перегрев крыш солнечными лучами приводят к их разрушению. По форме крыши делят на скатные и плоские. Форма крыши определяется архитектурой здания и его конфигурацией в плане. По конструкции различают крыши чердачные и бесчердачные. В зависимости от температурно-влажностного режима верхней ограждающей конструкции здания бесчердачные (совмещенные) крыши делят на невентилируемые и вентилируемые.

По назначению различают эксплуатируемые (солярии, спортивные площадки, кафе и др.) и неэксплуатируемые крыши. Скатные крыши бывают чердачные и бесчердачные. Чердачные крыши выполняют с холодным или теплым чердаком. Бесчердачные крыши могут быть холодными (над неотапливаемыми строениями) и теплыми (над отапливаемыми зданиями). Бесчердачные крыши устраивают как в жилых и общественных, так и в производственных зданиях промышленного и сельскохозяйственного назначения. В производственных зданиях часто на покрытиях устраивают светоаэрационные фонари.

Формы крыш

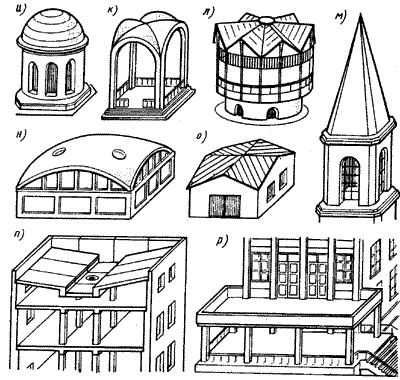

Рис. 13. Формы крыш:
а - односкатная; б - двускатная; в - шатровая; г - вальмовая (четырехскатная); д - полувальмовая; е - двускатная с фонарем; ж - сводчатая; з - складчатая; и - куполообразная; к - крестовый свод; л - щипцовая; м - шпилеобразная; н - сферическая оболочка; о - из косых поверхностей; п - с внутренним водостоком; р - плоская эксплуатируемая

Односкатная крыша (рис. 13, а) опирается своей несущей конструкцией (системой стропил, фермой и др.) на наружные стены, находящиеся на разных уровнях. Двускатная (щипцовая) крыша (рис. 13, б) состоит из двух плоскостей, опирающихся на стены, расположенные на одном уровне. Треугольные части торцовых стен между скатами называют фронтонами или щипцами. Шатровая крыша (рис. 13, в) имеет четыре треугольных ската, вершины которых сходятся в одной точке. Вальмовая (четырехскатная) крыша (рис. 13, г) образуется от соединения двух трапецеидальных скатов и двух треугольных торцовых скатов, называемых вальмами. Полувальмовая (двускатная) крыша (рис. 13, д) имеет срезанные вершины над торцовыми стенами в виде треугольников (вальм). Двускатная крыша промышленного здания с продольным фонарем (рис. 13, е) отличается от двускатной крыши жилого здания меньшим наклоном скатов и большей шириной и длиной. Сводчатая крыша (рис. 13, ж) в поперечном сечении может быть очерчена дугой окружности или иной геометрической кривой. Складчатая крыша (рис. 13, з) образуется от соединения отдельных трапецеидальных элементов — складок. Куполообразная крыша (рис. 13, и) по очертанию представляет собой половину шара со сплошным опиранием по кольцу на цилиндрическую стену. Крестовый свод (рис. 13, к) представляет собой четыре сомкнутых арочных свода. Многощипцовая крыша (рис. 13, л) образуется от соединения скатов плоскостей. Торцы стен под двускатными плоскостями называют щипцами. Шпилеобразная крыша (рис. 13, м) состоит из нескольких крутопадающих треугольных скатов, сомкнутых к вершине. Сферическая оболочка (рис. 13, н) по очертанию подобна куполу, но с опиранием на основание в отдельных точках. Пространство между опорами обычно устраивается светопрозрачным. Крыша из косых поверхностей (рис. 13, о) состоит из нескольких пологих плоскостей, опирающихся на стены. Крыша с внутренним водостоком (рис. 13, п) широко распространена в современном промышленном и гражданском строительстве.

Мансардные крыши устраивают в случаях, когда чердачные помещения используют для жилья или имеют служебное назначение. Плоские крыши (рис. 13, р) имеют уклон до 2,5 %. Их устраивают в виде площадок и используют для профилакториев, укрытых кафе и других целей. Хотя плоские крыши обходятся дороже скатных, экономия на эксплуатационных расходах компенсирует этот недостаток. В последнее время большое распространение получили новые конструкции крыш из железобетонных сборных панелей.
