Обшивка каркасных стен

Традиционно для обшивки каркасов используют шпунтованные доски, которыми обшивают стены как с внутренней, так и с наружной стороны. Толщина досок для внутренней обшивки может быть несколько меньшей, но в любом случае должна обеспечиваться ровная плоскость стены. Доски прибивают гвоздями к стойкам каркаса, следя за тем, чтобы не было щелей, которые способствуют продуваемости стен. Дальнейшая отделка стен выполняется в соответствии с дизайнерским и архитектурными замыслами.

Внутренняя обшивка не отличается многоликостью, свойственной наружной обшивке. Для жилых зданий это чаще всего обшивка древесноволокнистыми плитами, гипсокартоном и другими листовыми материалами, по которым впоследствии наклеивают обои или выполняют декоративную окраску.

Штукатурят деревянные стены и перегородки по драни или полимерной армирующей сетке. Если внутренние поверхности стен штукатурят, то доски в конструкциях, предназначенных под нанесение раствора, следует надколоть, чтобы избежать их коробления и порчи от этого штукатурки. Для образования щелей шириной 5—12 мм в надколы забивают клинья. Дрань готовят из деревянных реек толщиной 3—5 мм. Прежде всего, дрань сортируют на простильную (нижнюю) и выходную (верхнюю). На выходную отбирают более толстую и ровную дрань, на простильную — тонкую, узкую и кривую. Ширина драни должна быть не менее 15 мм и не более 20 мм. Дрань уже 15 мм при забивке гвоздей колется, а если дрань шире 20 мм, она при намокании коробится, разрывая штукатурку. Простильная дрань должна быть не тоньше 3 мм, чтобы при наложении на нее выходной драни под рядами образовались пустоты. Эти пустоты заполняются раствором во время штукатурных работ, что способствует хорошему его сцеплению с выходной дранью. Применять дрань толщиной свыше 5 мм не рекомендуется потому, что она потребует увеличения толщины намета штукатурки. Кроме того, при короблении толстой драни в штукатурном слое могут образоваться трещины в штукатурке.

Рис. 78. Гипсокартонный лист:
1 — гипс; 2 — картонные листы

Гипсокартонными листами можно облицовывать поверхности стен и потолков сухих закрытых помещений. Эти листы пригодны для облицовки ванных комнат, ниш радиаторов, дымовых каналов, а также для поверхностей, подвергающихся непосредственному увлажнению. На ровную поверхность внутренней обшивки листы гипсокартона можно крепить без дополнительной обрешетки. Во всех других случаях гипсокартонную обшивку выполняют по деревянному или металлическому каркасу.

Листы гипсокартона (листы гипсоволокнистые) представляют собой многослойную структуру, состоящую из гипсового сердечника с ограждающими его слоями картона (рис. 78). В отличие от сухой штукатурки, у которой заполнителем является обыкновенный строительный гипс, сердечник гипсокартона состоит из вспененного волокнистого заполнителя на основе гипса. Получают такую структуру при помощи новейших строительных технологий, обеспечивающих большую по сравнению с сухой штукатуркой прочность, высокие теплотехнические характеристики с хорошими звукоизоляционными качествами. При этом гипсокартон обладает достаточно высокими огнестойкими свойствами, что выгодно отличает его от других листовых материалов — ДСП, ДВП и от пластиковых материалов. Кроме того, экологическая чистота гипсокартона на порядок выше многих других строительных материалов, что в современных условиях имеет немаловажное значение. Вспененная структура гипсокартона гораздо легче гипсового сердечника сухой штукатурки, поэтому нагрузка на строительные конструкции существенно снижается. Поверхность гипсокартонных плит, покрытая ровным картоном, является хорошим основанием для нанесения лакокрасочных, рулонно-пленочных и других покрытий чистовой отделки помещений. Технология монтажа гипсокартонных перегородок будет нами рассмотрена более подробно в соответствующем подразделе.

Облицовка поверхностей стен и потолков древесиной придает интерьеру теплоту и уют. К тому же она обладает хорошей тепло— и звукоизоляцией, а при умелом и правильном креплении прослужит много лет. Цветовые оттенки древесины имеют широкий диапазон и это обстоятельство учитывают при отделочных работах. Нужно помнить, что цвет древесины может изменяться не только в зависимости от породы, но и в пределах одного вида может быть несколько десятков вариантов тональных соотношений. На это свойство древесины оказывают влияние климатические условия, в которых росло дерево, и другие природные факторы. Выявление и использование цветовой палитры древесины является ответственным моментом в дизайнерском поиске.

Рис. 79. Облицовка стены вагонкой

Традиционно для облицовки помещений применяют вагонку, которая представляет собой шпунтованные доски шириной 100-120 мм и толщиной 18-20 мм (рис.79). Толщина досок с декоративной рельефной поверхностью должна быть 25—30 мм. При выборе вагонки длину досок следует подбирать так, чтобы отход оказался минимальным. Отрезки досок можно использовать в незаметных местах. Доски нашивают на деревянный каркас из брусков 25—30 мм, располагая их под прямым углом по отношению к направлению досок, то есть, если доски располагают вертикально, то каркас выполняют горизонтальными брусками и наоборот. Вагонку при обшивке устанавливают вертикально, горизонтально или с диагональной раскладкой ("елочкой"). Причем расход материала при диагональной раскладке возрастает до 10%. Пространство между досками и стеной следует делать проветриваемым, особенно если есть угроза появления сырости. Сырость поражает доски с внутренней стороны обшивки и очень быстро выводит ее из строя. Для вентиляции в местах сопряжения досок, с полом и потолком (при вертикальном расположении каркаса) или в брусьях каркаса (при горизонтальном расположении досок) устраивают отверстия. Кроме этого бруски и внутреннюю сторону досок следует покрыть антисептическими составами.

Наружная облицовка каркасных стен может выполнять как декоративные, так и защитные функции. Ее подбирают в соответствии с архитектурным замыслом. При помощи наружной облицовки защищают внутреннюю часть каркаса от воздействия атмосферной влаги, придавая при этом фасадной части здания красивый вид. Наружная облицовка здания выполняет не только эстетическую функцию, но и повышает сопротивляемость ограждающей конструкции механическим воздействиям, а также обеспечивает долговечность поверхности фасадов. Для наружной отделки используют материалы, способные противостоять атмосферным воздействиям и перепадам температур. Изобилию материалов для наружной отделки удивляться не стоит. Над решением данной проблемы трудится множество отечественных и зарубежных коллективов. И не случайно полимерные покрытия уверенно занимают лидирующее место в ряду отделочных материалов. Но, кроме всего прочего, отделку фасадов часто совмещают с их утеплением и улучшением звукоизоляционных качеств. Древесиной (деревянными панелями или досками) облицовывают наружные стены преимущественно деревянных зданий каркасной конструкции. Деревянное зодчество с ажурной резьбой по дереву можно считать поистине народным творчеством. С технологией обшивки стен шпунтованными досками, панелями типа вагонка и "евровагонка" читатель наверняка уже знаком. Эта работа не представляет особой трудности и требует только внимательности и аккуратности.

Рис. 80. Вентиляция и теплоизоляция деревянного каркасного дома:
А — установка паронепроницаемой защиты с внутренней стороны утеплителя; Б — конструкция, предусматривающая вентиляционное пространство между брусовой стеной и утеплителем; В — обшивка брусовой (бревенчатой) стены;
1 — утеплитель; 2 — паронепроницаемый слой; 3 — воздействие атмосферной влаги; 4 — ветровые нагрузки; 5 — вентиляция пространства между стеной и утеплителем; 6 — каналы вентиляции крыши; 7 — вентиляция через окна

Обшивают стены с наружной стороны сосновыми, еловыми досками, которые для придания строению необходимой жесткости располагают горизонтально. Можно применять различные сочленения досок: встык, в шпунт (в четверть), внахлестку и т.д. Следует отдать предпочтение сочленению в шпунт и в нахлестку, так как такие стены менее проницаемы для ветра. При подобной обшивке между досками и облицовкой устанавливают влагонепроницаемую строительную бумагу, что дополнительно защитит древесину от атмосферных воздействий. Лучшим решением считается устройство наружной обшивки в виде экрана, расположенного от поверхности стены на расстоянии 3—5 см с образованием полости для вентиляции (рис. 80). В этом случае каркас с наружной стороны сначала обшивают твердыми древесноволокнистыми плитами толщиной 3—4 мм, затем сверху набивают вертикальные рейки или бруски, а по ним крепят наружную обшивку. Такое решение хотя и требует дополнительного расхода материалов, однако обеспечивает более надежную защиту утеплителя от увлажнения, а древесину — от биологического разрушения. Однако наружная отделка имеет свои особенности, из-за влияния атмосферных осадков на древесину. Поэтому деревянные конструкции наружной облицовки перед установкой подлежат качественной обработке антисептическими составами.

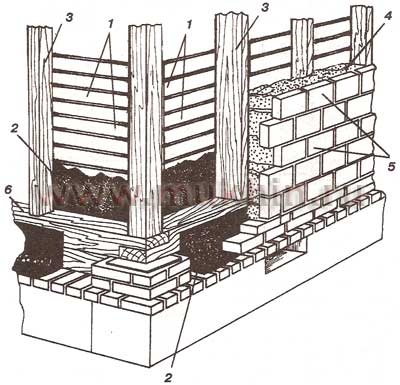

Рис. 81. Облицовка каркасных стен кирпичной кладкой (размеры в мм):
1 — внутренняя обшивка досками; 2 — рубероид, толь; 3 — стойки каркаса; 4 — засыпка (опилки с гипсом); 5 — кирпичная облицовка; 6 — балка нижней обвязки

Облицовка стен кирпичом предоставляет неограниченные возможности для индивидуальных решений, разнообразия оттенков и форм. Ее можно выполнять как для отделки фасадной части здания, так и в качестве наружной обшивки каркаса (рис. 81). На одном фасаде можно варьировать оттенками, фактурой поверхностей, формой и габаритами кирпича. Благо для этого выбор достаточно широк, так как к услугам российского потребителя предоставлены десятки видов кирпичей и различных блоков. Кирпич невелик по размерам, что открывает большие возможности в плане комбинаций и форм. Даже стандартный кирпич позволяет выполнить фасонную кладку, достигая индивидуальности фасадов. Современная промышленность выпускает обожженные кирпичи нестандартной формы, позволяющие получать действительно неповторимые результаты. Округленные кирпичи и кирпичи со скошенными формами используют в карнизах, закруглениях углов, обрамлениях оконных и дверных проемов, что позволяет добиться желаемого архитектурного оформления фасада.

Заводы, специализирующиеся на выпуске кирпича, изготавливают кирпичи и блоки с гладкой, волнистой, шероховатой поверхностью, "под дикий камень", "колотые", "под антик", с минеральной крошкой и т.д. Лицевые изделия могут иметь разнообразную цветовую гамму, так как использование различных пигментов позволяет придать им самые неповторимые оттенки. Кладку из облицовочных кирпичей можно вести как на обычных, так и на цветных растворах.

Кроме этого, применяют различные варианты кладки, для чего кирпичи кладут не только по горизонтали, но и по вертикали. Выбор вариантов достаточно широк и он зависит от дизайнерских замыслов и желаний владельца здания. Но самое большое преимущество кирпичной облицовки состоит в том, что красота ее не исчезает со временем, а наоборот, приобретает еще более респектабельный и привлекательный вид. Фасадный кирпич не требует практически никакого ухода, он не горит и не гниет, хорошо переносит летний зной и зимнюю стужу, его не точат насекомые, не разрушают грибки. На протяжении длительного времени кирпич сохраняется в виде однородного крашенного минерала и переживает века, радуя глаз многих поколений.

Рис. 82. Анкеры HALFEN-DEHA и их установка:
1 — виды анкеров; 2 — правильная установка анкера; 3 — геометрия установок анкеров

Чтобы облицовка не отставала от стен, применяют кляммеры — сложенные вдвое полоски оцинкованной стали шириной 3-4 см. Кляммеры прибивают к стенам на расстоянии 50 см друг от друга и заводят в кирпичную кладку в процессе ее возведения. При отсутствии оцинкованной стали кляммеры делают из черной жести, окрашивая ее в два—три слоя масляной краской. При кирпичной кладке на ребро кляммеры устанавливают в каждом третьем ряду, а если кладка выполняется в полкирпича — через каждые пять—шесть рядов.

Германский концерн HALFEN-DEHA — ведущий производитель анкерных систем поставляет на российский рынок широкий ассортимент крепежных соединений, предназначенных для прочной связи кирпичной облицовки с основной стеной. Среди продукции этого концерна всегда можно подобрать соединители, удовлетворяющие тем или иным техническим условиям. Примером могут служить стержневые анкера диаметром 3 мм, выполненные из нержавеющей стали (рис. 82). Способ их анкеровки зависит от вида несущей стены. По общему правилу для определения числа анкеров необходимо — 5 шт. на 1 м2 кладки. По краям, вдоль отверстий и температурных швов добавляется 3 шт. на метр погонный. Кроме того, фирмой HALFEN-DEHA внедрен большой перечень кронштейнов для надежной фиксации облицовочного слоя к стене.

Канадские технологии наружной обшивки. В настоящее время на рынке появилось много разновидностей декоративно—отделочных панелей, предназначенных для наружной облицовки домов. Такие панели стойки к атмосферному воздействию, перепадам температур и обладают хорошими декоративными свойствами. Для облицовки каркасных домов идеально подходят панели фирмы "Canexel" (Канада). Эта фирма более 50 лет выпускает большой ассортимент высококачественных внутренних и наружных отделочных строительных материалов на основе реструктурированной древесины. Панели этой фирмы можно использовать для облицовки зданий любого назначения. Обшивка прекрасно выдерживает суровую зиму, жаркое лето, дождь, снег, повышенную влажность. Кроме того, помимо своих хороших декоративных качеств, панели имеют прекрасные теплоизоляционные и шумопоглощающие свойства. Фирма "Canexel" дает 15-летнюю гарантию на внешний вид панелей и 25-летнюю — на их физическую целостность.

Основа панелей — древесина, которая расщепляется на волокна, а затем спрессовывается при высокой температуре и давлении. Связывающим компонентом является естественный лигнин волокон, выделяющийся при горячем прессовании древесины. Высокая плотность полученного материала не дает ему деформироваться, трескаться и дробиться. В процессе изготовления на каждую панель при высокой температуре наносится 5 слоев краски, которые создают надежное защитное и декоративное покрытие. Ни на одной стадии производства не используются фенолформальдегидные смолы, поэтому панели имеют привлекательный вид и безопасны для здоровья. Из всех изделий, выпускаемых фирмой "Canexel", особенно выделяются панели "Ridgewood B5".

Монтаж декоративно-отделочных панелей фирмы "Canexel" настолько прост, что их может выполнять домашний мастер средней квалификации. Панели крепятся гвоздями длиной 50 мм (лучше спиралевидными, крашеными или оцинкованными), расстояние между которыми не должно превышать 400 мм. Панели могут иметь вертикальную, горизонтальную или диагональную расстановку, которая зависит от вкуса и желания хозяина дома. На наружных стенах панели следует устанавливать на деревянную обрешетку. Режут панели мелкозубой ножовкой или дисковыми пилами. Торцевые соединения заполняются мастикой —- герметиком, цвет которого совпадает с отделкой панелей. Герметик продается в комплекте с панелями. Кроме этого, в комплекте с панелями могут поставляться стартовые молдинги, внутренние и внешние угловые элементы, которые изготавливаются из алюминиевого сплава и окрашены под цвет панелей.
