Строительство каркасного дома

Каркасно-щитовые дома

При всей простоте каркасных зданий процесс их возведения остается еще достаточно трудоемким. Передовые строительные технологии постоянно пополняются новейшими конструктивными разработками, позволяющими с наименьшими трудовыми затратами возводить здания в кратчайшие сроки. В первой половине прошлого столетия разруха, вызванная гражданской войной, поставила перед отечественными строителями задачу: найти более дешевую альтернативу. И в Ленинграде освоили производство сборно-разборных щитовых деревянных домов по образцу производств Швеции и Финляндии. Дешевизна и сжатые сроки строительства таких домов привлекли внимание многих застройщиков, а сами дома называли "финскими". Популярными сборно-разборные конструкции стали после второй мировой войны, когда требовалось обеспечить население дешевым и быстростроящимся жильем. К разработке проектов были привлечены лучшие архитекторы, в результате чего был создан альбом комплексных проектов дешевого сельского строительства. Многие из домов, построенные по этим проектам, сохранились и до наших дней, предоставив кров нескольким поколениям россиян.

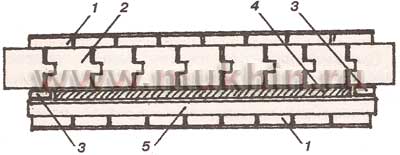

Рис. 74. Сборный щит:
1 — вертикальная обшивка; 2 — шпунтованные брусья (доски); 3 — рамка из брусьев; 4 — утеплитель; 5 — горизонтальная обшивка

Преимущества стен из сборных деревянных панелей очевидны. Они дают большие возможности для разнообразного решения внутренней планировки и фасадов домиков. Панели состоят из деревянного каркаса, который с двух сторон обшивают древесноволокнистой плитой или необрезными досками. Внутренняя часть панели представляет собой пароизоляционную прослойку со слоем утеплителя из минераловатных плит. Вариант конструкции сборных щитов показан на рис. 74. С внедрением щитовой технологии появилась возможность в заводских условиях собрать готовые щиты, которые на строительной площадке только соединяют между собой. Такая технология максимально сокращает сроки строительства, сохраняя высокое качество работ. Общий вид коробки дома каркасно-щитовой конструкции приведен на рис. 75. Для того, чтобы не происходило взаимной подвижки щитов, их устанавливают на бруски нижней обвязки, в силовую схему которой входят половые лаги. Для того, чтобы со щитами коробки было удобно работать, полы лучше настилать после монтажа нижнего силового пояса. Это дает возможность свободно работать со щитами, стоя на полу. Если этого не сделать, то возникнет необходимость настилать по балкам пола временные щиты, что приведет к перерасходу древесины и повышению трудовых затрат.

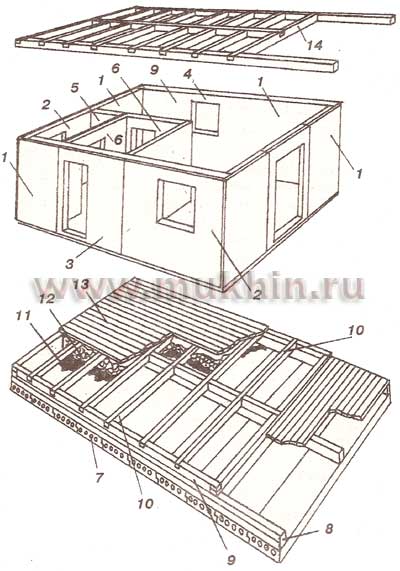

Рис. 75. Общий вид коробки каркасно-щитового дома:
1 — угловой щит глухой; 2 — угловой щит с оконным проемом; 4 — фасадный щит с оконным проемом; 5 — глухой щит перегородки; 6 — щит перегородки с дверным проемом; 7 — фундамент из железобетонных плит; 8 — опорный брус; 9 — нижняя обвязка; 10 — половые лаги; 11 — гидроизоляция; 12 — утеплитель; 13 — настил пола; 14 — межэтажное перекрытие с удлиненными мауэрлатами

Щитовые конструкции дома могут отличаться друг от друга не только вариантами утеплительной системы и обшивки, но и принципами соединения ограждающих элементов с несущим каркасом. В первом случае между готовыми каркасными конструкциями устанавливают утепленные щиты, собранные в заводских условиях. Во втором случае элементы каркаса включены в тело щита. Таким образом, монтируя щиты, сразу соединяют элементы каркаса и связанные с ними ограждающие детали. Высокая заводская готовность конструкций (75% и выше) сводит строительный монтаж к выполнению простых технологических операций, основа которых заложена индустриальным методом. При этом строитель получает готовые комплекты дома от фирмы, гарантирующей количество и качество комплекта. Наиболее полные наборы щитовых конструкций дома включают в себя до шести технологических комплектов, среди которых:

коробка здания и крыша, в том числе щиты стеновые, перекрытия, полы, кровля, фронтоны, лестницы, жалюзийные заполнения;
столярные изделия, оконные блоки и подоконные доски;
погонажные и крепежные материалы;
металлические изделия и приборы для отопительной системы;
осветительная арматура, установочные материалы и трубы;
отделочные материалы.

Даже их простое перечисление говорит о необходимости тщательной приемки, размещения на участке всех деталей с учетом порядка монтажа и условий хранения. Все комплектующие располагают в пакетах, каждый из которых должен иметь свой перечень деталей. Например, в садовом домике серии 330-9, тип I используется 73 марки деревянных строительных изделий при общем числе 1349 деталей. Это все бруски, половые доски, стропила, подкосы и т.п. Отдельной ведомостью приведены метизы и листовые материалы, которыми комплектуются эти изделия. Понятно, что от правильной комплектации зависит качество строительно-монтажных работ и здания в целом. В процессе приемки комплектующих изделий нужно хотя бы выборочно проверить качество изготовленных деталей и места их соединения. Все детали должны собираться без дополнительной подгонки, подтески, пропиливания и т.п. Предельные отклонения всех готовых щитов по толщине могут составлять +3 мм, допускаемые отклонения по ширине — ±4 мм (для стеновых панелей) и 8 мм (для перегородочных), а по длине ±6 мм (для стеновых) и -6 мм (для перегородочных).

Длина деревянных брусьев, досок и других деталей не должна иметь отклонений более +3 мм, а ширина и толщина — 1 мм от номинала. Влажность деревянных конструкций профильных деталей для внутренних помещений не должна превышать 15% и 18% — для наружных. Нефрезерованные детали могут иметь влажность до 22%. При этом все деревянные изделия в заводских условиях должны подвергаться антисептирующей и огнезащитной обработке, а металлические изделия — антикоррозийной.

На российском рынке дома каркасно-щитовой конструкции представлены многими отечественными и зарубежными производителями. Выгодную позицию по качеству и оригинальности занимают скандинавские производители, которые изготавливают свою продукции по новейшим строительным технологиям. Скандинавы отдают предпочтение традиционной архитектуре сруба, но в современном технологическом и конструктивном исполнении. Поскольку в Скандинавии уже давно строят по новым теплотехническим технологиям, их дома только внешне имеют вид сруба. На самом деле это не что иное, как весьма искусная имитация: каркасно-щитовые дома заводского изготовления с мощным слоем минераловатной изоляции с увеличенным до 7 раз теплосопротивлением. После сборки такие дома обшиваются с фасада шпунтованными пластинами со скругленными кромками, которые и создают вид рубленой конструкции. По углам таких зданий крепятся столбчатые "клети" из бревенчатых коротышей с внутренними анкерными тяжами под напрягающими гайками, которые не только завершают образ бревенчатого дома, но и являются надежной опорой для легких слоистых стен.

Каркасно-фибролитовые стены собирают из рам, заполненных фибролитовыми плитами. Для уменьшения воздухопроницаемости один слой фибролита укладывают между стойками каркаса, а второй — с наружной его стороны. Рамы каркаса устанавливают на деревянную обрешетку, прикрепленную к анти-септированным пробкам, заложенным в цоколе, и связывают обвязками на уровне перекрытия. Перекрытие образуется опирающимися на поперечные стены дощатыми балками, шаг которых равен шагу каркаса. Заполнение каркаса наружных стен начинают с установки вертикальных фибролитовых плит между стойками рам.

Монтаж панелей заводского изготовления не обходится без грузоподъемной техники. Обычно для этого используют краны на автомобильном ходу. Они мобильны и могут в любое время прибыть на строительную площадку по мере необходимости. Строительный процесс практически сводится к монтажным работам, так как все узлы сопряжения подогнаны уже на заводе.

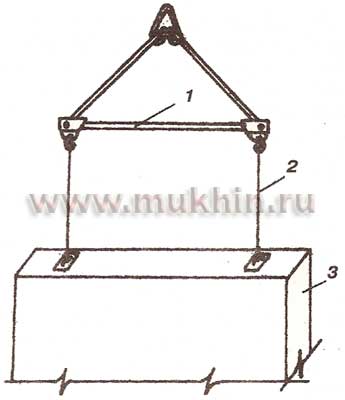

Рис. 76. Строповка траверсой:
1 — траверса; 2 — стропы; 3 — панель

Для строповки заводом обычно предусматриваются монтажные металлические петли, расположенные в верхней части панели. Следует избегать захвата панелей стропами, которые непосредственно надеты на крюк крана. В таком случае стропы будут расположены под углом друг к другу, создавая сжимающее усилие на стеновую панель. В результате панель в процессе монтажа может быть деформирована и даже серьезно повреждена, что чрезвычайно трудно исправить. Для монтажа панелей целесообразно использовать специальные траверсы, на которых стропы расположены вертикально (рис. 76). Строповка при помощи траверс дает определенную гарантию сохранения целостности панели в процессе монтажа, при условии квалифицированных действий машиниста крана.

Сопровождение панели от места строповки к месту монтажа должно происходить при помощи пенькового каната, один конец которого крепят к панели, а другой находится в руках строповщика. Категорически запрещается поддерживать панель руками, а также находиться в районе возможного падения панели. Безопасность и качество монтажных работ во многом зависят от правильного взаимодействия крановщика и монтажников.

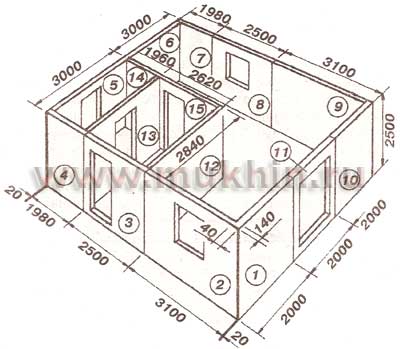

Рис. 77. Последовательность монтажа панелей типового дачного дома (размеры в мм):
1, 2,3,... — последовательность операций

Машинист крана поднимает панель и, манипулируя стрелой в вертикальной и горизонтальной плоскостях, подает ее к месту монтажа. Строповщик в это время удерживает конец пеньковой веревки, гасит возникшие колебания панели и поправляет ее положение в пространстве. Панель опускают над цоколем, медленно сажают на место и выставляют по горизонтали и вертикали. После этого панель закрепляют временными раскосами, проверяют ее горизонтальность и вертикальность и крепят к брускам обвязки. Последовательность монтажа панелей приведена на рис. 77.

Установив в углу две взаимно перпендикулярные панели, соединяют их в соответствии с рекомендациями изготовителя. Выверив два маячных угла, ведут установку промежуточных панелей, обращая внимание на подгонку плоскостей, составляющих поверхности стен в комнатах. Несовпадения по толщине панелей выводят на наружную сторону, так как здесь она легче закрывается окончательной отделкой. Швы между панелями уплотняют в соответствии с рекомендациями изготовителя. Заканчивают монтаж панелей установкой брусков верхней обвязки.

Панели, установленные по периметру здания, еще не имеют достаточной жесткости, чтобы выдерживать возможные ветровые потоки и другие наружные силовые воздействия на каркас здания. Поэтому не рекомендуется снимать временные раскосы до установки внутренних стен и перекрытия дома.
