Гараж своими руками. Какой, из чего и как строить

Крыша гаража

Важно (разумеется, при проектировании) для выбора того или иного конструктивного варианта крыши (да и гаража в целом) найти убедительные резоны, подобно тому, как это сделал А.И. Плотников из г. Смоленска, построивший во многом удивительный и в то же время очень практичный гараж по схеме «шалаш», в которой типичные конструкция и технология изготовления крыши используются для возведения постройки в целом. О крышах относительно небольших построек речь уже велась также применительно к технологии деревянного профиля. Здесь же остановимся на крышах гаражей, как таковых, рассмотрев более общие и универсальные их конструкции.

Крыша гаража очень часто делается плоской, покатой в том или ином направлении. Этому есть серьезные причины: конструктивно такая крыша наиболее проста и технологична. При индустриальном строительстве, например, достаточно положить сверху стандартную железобетонную плиту (плиты), и крыша в основном готова. В самостоятельном строительстве в настоящее время такая возможность тоже не исключается, но есть еще и масса других - вплоть до изготовления сварной цельнометаллической крыши. Выбор кровельных материалов для плоской крыши, пожалуй, максимально широк. Она практически обязательна для пристроенных гаражей (см. рис. 1.1.2, 1.1.3 - Индивидуальные гаражи) и хороша для отдельно стоящих. Но как раз в последнем-то случае крыша вообще может быть любой, в частности далеко не самой простой вальмовой (см. рис. 1.1.1 - Индивидуальные гаражи). Распространены конструкции, универсальные в том смысле, что они сочетаются с любым типом коробки постройки.

Крыша лишь тогда будет «строгой» и красивой, когда ее стропильные рамы (однотипные узлы) не только правильно выставлены, но и абсолютно одинаковы по форме. Отсюда и необходимость технологически обеспечить их идентичность. Наиболее просто достичь этого либо при «пакетной» обработке однотипных изделий (технологические операции производятся сразу на целой серии одинаковых деталей), либо при использовании шаблонов - образцов, по которым изготавливаются все детали данного вида. Шаблоном следует «назначить» и первую собранную раму, в соответствии с которой надо собирать все остальные.

На выбор конкретного типа обрешетки решающее влияние оказывает кровельный материал. Так, например, монтаж гофролиста или металлочерепицы ведут по брускам, расположенным с шагом 300-400 мм, в то время как мягкая черепица типа «Ондулин» требует уже сплошной обрешетки. Для обеспечения максимально возможного срока службы кровли не следует забывать о защите внутренней стороны покрытия от конденсата, для чего имеется достаточно средств. На рис. 1.7.1 показаны стропильные рамы, при сборке которых наряду с традиционными врубками использованы металлические соединители, о которых выше уже упоминалось. Справедливости ради следует отметить, что с помощью аналогичных соединительных элементов можно собрать и всю раму, а трудоемкость ее изготовления при этом только уменьшится.

Рис. 1.7.1. Стропильные фермы: 1 - зуб; 2 - гнездо под зуб; 3 - стяжка; 4 - стойки слухового оконного проема; 5 - поперечина оконного проема; 6 - скобы; 7 - ригель; 8 - металлические соединительные косынки

Возможны как минимум два варианта изготовления кровли: с утеплением и без него. В первом случае конструкция более традиционна: к нижней части боковых граней стропил прибиваются черепные бруски, на которые короткими досками настилается наклонный потолок, на него кладется утеплитель, который сверху закрывается обрешеткой, например, из необрезных досок. Можно, конечно, в этом же случае потолок нашить по нижним граням стропил и длинными досками. Второй случай интересен тем, что функции обрешетки и потолка выполняет один и тот же дощатый настил поверх стропил, что приводит к экономии материала. Естественно, что доски простругиваются со стороны, обращенной внутрь объема. Поскольку в объеме при этом остаются и стропила, их также следует обработать (до установки).

Прозрачные кровельные покрытия, появившиеся в последнее время, — альтернатива традиционным крышам небольших построек, в частности гаражей. Освещенность помещения при такой кровле будет достаточной для того, чтобы днем в них можно было работать без дополнительных источников света.

Чаще всего стропила примыкающих гаражей одним концом опираются на брус, прикрепленный к несущей стене дома, а другим — на стену пристройки.

Крыша с кровельным покрытием из прозрачного пластика годится не только для закрытых помещений, но и очень удобна для открытых карпортов. Такие крыши с наклонным скатом после установки стропил и обрешетки можно сразу крыть прозрачным пластиком (рис. 1.7.2).

Рис. 1.7.2. Крыша пристроенного гаража с наклонным скатом и прозрачным покрытием: 1 - ограждения крыши; 2 - стропило гаража; 3 - обрешетка; 4 - лист покрытия; 5 - лобовая доска крыши гаража; 6 - примыкание фартука к стене; 7 - примыкание фартука к кровле; 8 - стропило; 9 - опорный брус

При работе с кровельными покрытиями из прозрачного пластика следует руководствоваться инструкцией производителя и использовать только зарекомендовавшие себя монтажные материалы.

Панели из прозрачного пластика обрезают пилой с мелким зубом. Кровельные листы ни в коем случае нельзя туго приворачивать шурупами, так как пластик имеет коэффициент линейного расширения гораздо больший, чем древесина, например. Поэтому при больших перепадах температуры жестко закрепленные листы будут деформироваться и трескаться. Места крепления рассверливают и отверстия зенкуют под головки шурупов. Не рекомендуется использовать сверла по дереву, так как можно расщепить пластик.

Следует учитывать и так называемый парниковый эффект, когда солнечные лучи, проходя сквозь прозрачную кровлю и отражаясь от стен помещения, нагревают его. Особенно быстро нагреваются поверхности стропил и обрешетки. Пластик начинает расширяться. Особенно это заметно в местах контакта его с другими материалами. Чтобы уменьшить воздействие солнечного тепла, желательно покрасить стропила и обрешетку в белый цвет или оклеить их алюминиевой фольгой.

Особое внимание нужно обратить на гидроизоляцию примыкания крыши кстене. Кроме того, при покупке комплекта необходимо приобрести соответствующий набор стыковых и уплотнительных профилей. Монтаж такой прозрачной кровли проиллюстрирован с помощью фото 1.7.1.-1.7.9.

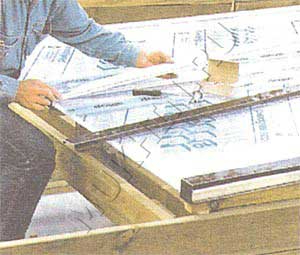

Фото 1.7.1. Листы прозрачного кровельного покрытия могут иметь самую разную длину. Чтобы приобрести необходимые материалы, замеряют параметры крыши

Фото 1.7.2. С помощью рулетки отмечают на кровельном покрытии нужные размеры. Листы покрытия должны ложиться друг на друга внахлест (около 150 мм)

Фото 1.7.3. Место обреза лучше всего размечать фломастером. Новый торец должен быть под прямым углом к кромке

Фото 1.7.4. Во время резки прозрачное покрытие не должно сдвигаться. Его зажимают струбцинами через деревянные прокладки

Фото 1.7.5. Кровельное покрытие из пластика режут пилой с мелким зубом, которую держат слегка наклоненной и почти не надавливают на нее, иначе полотно может заклинить

Фото 1.7.6. При сверлении отверстий под шурупы диаметр отверстия должен превышать диаметр шурупа на 4 мм

Фото 1.7.7. Листы пластика приворачивают шурупами на каждом втором «гребне волны». Следует учитывать, что пластик легко трескается!

Фото 1.7.8. Уплотнительное кольцо и пластмассовый колпачок обязательны в любом случае. При небольшом уклоне крыши нахлест заполняют герметиком

Фото 1.7.9. В качестве дополнительного уплотнения между крышей и стеной устанавливают профилированный пенопласт, через который насквозь проходят шурупы

Прозрачные кровельные покрытия также имеют свои разновидности, точнее, разные системы. Ими кроются и двухскатные крыши (рис. 1.7.3). Применительно к такому случаю рассмотрим еще одну систему прозрачной кровли (фото 1.7.10-1.7.19).

Рис. 1.7.3. Необходимо, чтобы прозрачные двухслойные плиты имели опоры по всему периметру. Для этого между стропилами вставляют дополнительные бруски

Фото 1.7.10. Чтобы крыша имела уклон, сверху к стропилам крепят клиновидные накладки

Фото 1.7.11. На концах стропил крепят уголки - упоры для листов кровли, а сверху - уплотнительно-фиксирующие профили

Фото 1.7.12. Раскрой прозрачных плит. Лучший инструмент для этого — электролобзик со специальными пилками для пластика

Фото 1.7.13. Уложив прозрачные плиты, крепят верхние секции профилей и так называемые зажимные крышки

Фото 1.7.14. После монтажа профилей крыша становится водонепроницаемой. Ее уклон позволяет дождевой воде стекать к водосточному желобу

Фото 1.7.15. Для конька используют конструкцию конькового элемента, изготовленного из двух соединенных заклепками профилей

Фото 1.7.16. Между отбортованными краями обоих профилей наносят силиконовый герметик

Фото 1.7.17. Коньковый элемент крепят винтами к верхним секциям уплотнительно-фиксирующих профилей

Фото 1.7.18. После снятия с плит защитной пленки прозрачная крыша предстает во всей красе

Фото 1.7.19. Конструкция профильной системы для крепления прозрачных двухслойных плит и уплотнения стыков между ними

Крышу гаража монтируют из прозрачных двухслойных плит с внутренними ребрами жесткости на двухсекционных уплотнительных профилях-фиксаторах. Нижнюю часть профилей отрезают по длине и шурупами крепят к стропилам. Затем между ними вставляют прозрачные плиты и монтируют верхнюю секцию профилей. Если прозрачные плиты имеют опоры по всему периметру, то дополнительных опор, перпендикулярных внутренним ребрам жесткости плит, не потребуется. Прозрачные плиты отличаются высокой атмосферостойкостью и с годами не выцветают. Профили кровельной системы могут быть и в специальном исполнении, например, для использования в качестве соединительных (между конструкциями) или завершающих элементов.
