Стены из брусьев

(Описание технологии строительства стен деревянных домов из бруса)

Брус представляет собой обработанное на четыре канта бревно. По величине теплосбережения брус шириной 16 - 14 см обладает теми же свойствами, что и ошкуренные бревна со средним диаметром 19 см. Для сооружения стен применяют бруски равной или разной высоты прямоугольной или квадратной формы сечения, с обрезными или обливными (обработанными в виде фасок) концами. При этом высота бруса существенного значения не имеет, а оказывает только влияние на количество швов, теплосберегающие свойства которых ниже, чем массив древесины. Ширину брусьев подбирают в зависимости от расчетной температуры наружного воздуха. Так, при температуре -30°С используют брус шириной не менее 150 мм, а при более пониженных температурах ширина бруса не должна быть меньше, чем 180 мм. Для внутренних стен и перегородок достаточной считают ширину брусьев 100 мм при высоте, равной высоте брусьев наружных стен. Строительство из брусьев более экономично, так как древесину брусьев используют с минимальными отходами.

Сооружение брусчатых стен несколько отличается от рубки бревенчатых домов и имеет свои как положительные, так и отрицательные особенности. К положительным можно отнести тот факт, что рубка брусчатых стен менее трудоемка; чем из бревен и возводят их с меньшими затратами труда. По этому показателю брусчатые стены эффективней бревенчатых в три раза. Если цилиндрические бревна рубят "в чашу", где необходимы определенные навыки, умения и усилия, то брусья соединяют в самый простой узел - в "полдерева", где требуется всего лишь квалификация начинающего плотника. В связи с тем, что сруб из брусьев меньше подвержен осадке, то устанавливают его сразу на фундамент (без предварительной сборки). Углы первого венца обычно соединяют в полдерева, остальные - либо на коренных шипах, либо на шпонках. Для предотвращения вертикальных сдвигов брусья соединяют между собой вертикальными нагелями диаметром около 30 мм и высотой 20 - 25 см. Отверстия под нагели сверлят после постановки бруса на паклю на глубину, равную полуторной высоте бруса и на 2 - 4 см превышающую длину нагеля.

К отрицательным моментам в рубке брусчатых стен следует отнести тот факт, что отсутствие продольного паза делает стены более продуваемыми даже при очень хорошей конопатке. Особенно слабым местом по продуваемости в брусчатых стенах являются углы, поэтому угол желательно выполнить так, как показано на рис. 46-А.

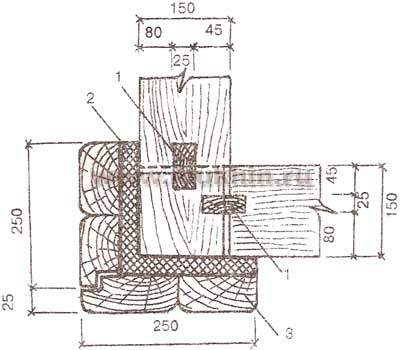

Рис. 46-А. Защита угловой конструкции каркаса от продувания:
1 - шипы из твердой древесины; 2 - антисептированная пакля; 3 - обшивные доски; (все размеры в мм)

Брусья прямоугольного сечения приобретают в готовом виде, так как раскрой бревен в домашних условиях приведет к повышенному расходу древесины и большим трудовым затратам. В любом случае предпочтение следует отдавать брусьям, изготовленным на специальном оборудовании. Такие брусья имеют ровные пласти, их легко подгонять друг к другу. Брусья квадратного сечения изготавливают из бревен соответствующего диаметра. Проще всего это сделать на пилораме, что значительно ускоряет и облегчает работу, или приобрести готовый брус, изготовленный в заводских условиях.

Технология возведения брусчатых стен мало отличается от ранее рассмотренных вариантов рубки бревенчатых стен, но имеет некоторые свои особенности. По высоте брусья сплачивают как бревна, но, если брусья шпунтованные, то их сплачивают, как доски пола. Различают несколько видов рубки стен из брусьев, которые наглядно представлены на рис. 47.

Рис. 47. Врубка стен:
а - сопряжение угла с устройством коренного шипа; б - крепление брусьев нагелями; в - сопряжение угла на шпонках; г - сопряжение наружной стены с внутренней; д - обшивка брусчатых стен досками; е - заделка проема; ж - облицовка брусчатых стен кирпичом;
1 - коренной шип; 2 - фаска; 3 - цоколь; 4 - гидроизоляция; 5 - пакля; 6 - нагель (шип); 7 - шпонка; 8 - кляммера из оцинкованной кровельной стали; 9 - утеплитель

Самым простым и наиболее уязвимым для ветра способом считается метод соединения брусьев "впритык", с переменной стыковкой торцов. Венцы сплачивают между собой при помощи нагелей, изготовленных из сухой плотной древесины. Способ настолько прост, что останавливаться на нем более подробно не имеет смысла.

Сопряжение брусьев в углах "в полдерева" обеспечивают укладкой половинных срезов и скрепляют их с помощью длинного нагеля, соединяющего сразу несколько венцов. Врубку внутренних стен к наружным без остатка производят сквозным или потайным сковороднем (рис. 48) или любым Т-образным соединением, показанным на рис. 48-А. Если возникает необходимость в крестовом соединении, то применяют способы, показанные на рис. 48-Б.

Рис. 48. Врубка внутренних стен к наружным

Рис. 48-А. Т-образные соединения брусков:
а - с потайным косым шипом ("в лапу" или "ласточкин хвост"); б - с прямой ступенчатой накладкой

Рис. 48-Б. Крестовые соединения брусков:
а - с прямой накладкой вполдерева; б - с прямой накладкой неполного перекрытия; в - с посадкой в одно гнездо

В отличие от бревенчатых стен брусчатые имеют плоские горизонтальные швы, более уязвимые для проникновения внутрь атмосферных осадков, что является большим недостатком этого вида стен. Чтобы уменьшить это отрицательное явление, у каждого бруса с наружной стороны по верхней его грани снимают фаску шириной около 30 мм, а сами наружные швы тщательно конопатят и покрывают олифой или масляной краской. Полный срез брусчатой стены представлен на рис. 48-В.

Рис. 48-В. Разрез брусчатой стены:
1 - брусья; 2 - оконная коробка; 3 - конопатка; 4 - внутренняя мокрая штукатурка; 5 - щитовой накат по балкам; 6 - засыпка; 7 - стропила; 8 - слив; 9 - продух для вентиляции; 10 - гидроизоляция; 11 - деревянный пол

Профилированный брус снижает продуваемость горизонтальных швов, повышая теплосберегающие свойства брусчатой стены (рис. 49). Самым простым профилем считается прямоугольный паз и гребень, который предусматривают в рядовых брусках. При этом в первом обкладном венце предусматривают только гребень, а в верхнем - паз.

Рис. 49. Сопряжения профилированных брусьев

Ведущие отечественные и зарубежные фирмы, занимающиеся проектированием, изготовлением и строительством деревянных домов, освоили выпуск профилированного бруса, позволяющего добиться высоких теплотехнических характеристик брусчатых стен. Применение такого бруса значительно упрощает строительство и позволяет добиться качества, удовлетворяющего всем современным требованиям.

Следует заметить, что изготовление профилированного бруса из цельного бревна приводит к большому перерасходу древесины Кроме того, брус (как и бревно) может обладать всеми недостатками, присущими натуральной древесине (сучки, трещины, сколы, коробление и т.д.). Избавиться от всех этих недостатков позволяет применение клееного бруса, качество которого намного выше, чем у цельного. Для этого тангенциально распиленные доски (ламели) склеивают между собой таким образом, чтобы направление волокон не совпадало. Полученный по такой технологии монолитный брус по своим физико-механическим свойствам на много превосходит натуральную древесину. При этом многократно подчеркивается природная красота текстуры. Ограждающие конструкции, сооруженные из клееного бруса, имеют высокую стойкость к гниению и поражению насекомыми, высокие показатели пожаростойкости (по исследованиям этот материал близок к металлоконструкциям). Преимущества технологии клееного бруса дают широкий простор в разработке проектов и в строительстве домов - увеличение несущих пролетов и оконных проемов. Легкость материала позволяет обойтись без громоздких фундаментов. Естественная красота древесины и фантазия архитектора позволяют создавать из этого материала современные дома, завоевавшие большую популярность не только в России, но и далеко за ее пределами. Недостатком клееного бруса может являться только его цена.

Рис. 50. Конструкция двухэтажного брусчатого дома:
1 - фундамент; 2 - нижняя обвязка; 3 - балки перекрытий; 4 - лаги; 5 - внутренние перегородки; 6 - места врубок внутренних стен в наружные; 7 - внутренняя сухая отделка гипсокартоном

Рис. 50-А. Схематичный срез брусчатой стены с двусторонними врубками:
1 - цоколь; 2 - гидроизоляция; 3 - брусья нижней обвязки; 4 - стена; 5 - врубки (перегородки); 6 - нагель; 7 - брусья верхней обвязки (междуэтажного перекрытия)

Брусчатые дома (как, в прочем, и бревенчатые) строят не только одноэтажными. Строительство двухэтажных и трехэтажных домов раскрывает все преимущества индивидуального домостроения, о которых мы рассказывали ранее. Конструкция двухэтажного брусчатого дома представлена на рис. 50. А на рис. 50-А представлен срез стены, где предусмотрены врубки с двух сторон. Стены последующих этажей сооружают после установки балок межэтажного перекрытия и балконных конструкций, которые врубают в завершающий венец сковороднем или полусковороднем. Консольные части балконных балок можно опирать на вертикальные стойки, а под ними чаще всего устраивают крыльцо или веранду.
