Изготовление кирпича-сырца

Наверх

Растворы

Печи до трубы можно класть из кирпича-сырца. Состав глиняного раствора для его изготовления подбирают по ранее описанным методам, то есть двух - трехкратным раздавливанием шарика и растягиванием и сгибанием жгутика. В процессе подборки приходится смешивать два или три вида глины с различной пластичностью или добавлять в нее определенную дозу песка, которую отмеривают ведром, корытом или носилками. Все компоненты необходимо тщательно перемешать, лучше в сухом состоянии. Перемешанные материалы поливают водой. Для этого в насыпанной глине устраивают посередине бороздку, наливают туда воду и затем перемешивают. Количество воды зависит от влажности глины и ее пластичности. Если работу выполняют весной из свежевынутых материалов, то воды требуется меньше, - летом больше. От правильно подобранной смеси, ее перемешивания, количества воды зависит и прочность сырца.

Увлажнение глины перед самой формовкой приводит к ее неравномерному насыщению водой, то есть к увеличению брака сырца. Чтобы глиняная смесь для формовки была однородна, хорошо увлажнена и тем самым подготовлена для работы, ее следует увлажнять минимум за 10-12 ч до смешивания. Чем больше времени глина увлажняется, тем выше качество сырца, и наоборот. Глину можно сначала размешивать лопатой, затем разминать трамбовкой и мять ногами. Толщина глиняного слоя должна быть не более 10 см, что дает возможность хорошо ее перемешать. Для изготовления тысячи штук кирпича необходимо приготовить примерно 2,5 м³ глины. В процессе приготовления глины все камни и другие включения удаляют. Весьма опасными включениями в глине являются зерна известняка. При топке печи этот известняк обжигается и превращается в известь-кипелку. В случае попадания на известь-кипелку воды она начинает гаситься, образуя дутики и трещины в кирпиче, и кладка печи разрушается. Глина считается пригодной, если она содержит известняка не более 10% с размерами зерен не крупнее 2-3 мм.
Определение наличия известняка в глине требует знаний, так как приходится взятую пробу глины размачивать в воде, отмучивать известняк, отбирать его и взвешивать. Чтобы в глине было меньше посторонних примесей, ее заготавливают с осени и оставляют в грядах для вымораживания. Глина в грядах, намокая и замерзая, улучшает свои свойства, а примеси при этом разрушаются и остаются в минимальном количестве. Если глину заготавливать не за год, а за два, то качество ее намного улучшается по сравнению с годичным вылеживанием в грядах.
Подготовленная глина хорошо формуется и может быть тут же применена в дело. Намного лучше она формуется, если ее после приготовления укрыть мокрыми рогожами и дать полежать 10-12 ч (лучше глину приготовить на ночь). Сырец, изготовленный из выдержанной глины, после формовки приобретает гладкую поверхность и сохраняет ровные края. Глина при этом не прилипает к форме, а сырец сушится значительно лучше. Все это подтверждает, что обработка и подготовка глиняной смеси для изготовления сырца играют существенную роль.

После приготовления глины можно приступить к изготовлению сырца. Но следует помнить, что глина дает в процессе сушки большую усадку и изделия уменьшаются в размере. Допускается сжимаемость глины от 5 до 10%. Таким образом, если изготовить из глины кирпич длиной 250 мм, то высыхая, он уменьшается на 12,5 - 25 мм. Итак, чтобы получить кирпич нужного размера, глину проверяют на сжимаемость и изготавливают форму для выработки кирпича-сырца с припусками, так что после сушки он имеет стандартные размеры 250х120х65 мм. Подобрав состав раствора по пластичности, из него изготовляют шесть образцов-кубиков размером 200х200х200 мм. На поверхности каждого кубика по диагонали прочерчивают крест-накрест две линии длиной 100 мм и шириной 5 мм. Кубики сушат в течение 8-10 суток в помещении без сквозняков, а затем измеряют проведенные линии. Если длина линий сократилась на 10 мм, - глина считается пригодной для изготовления кирпича. Чем меньше сжимаемость, тем лучше, и наоборот. Размеры форм в зависимости от сжимаемости глины приведены в таблице 1.

Таблица 1. Размеры форм в зависимости от сжимаемости глины, мм

Определив по таблице сжимаемость глиняного раствора, приступают к изготовлению форм. Формы бывают одинарные и двойные, с дном или без дна. Формы изготовляют из строганных досок толщиной от 20 до 25 мм на гвоздях или шипах, для прочности (рис. 3, "Формы для изготовления кирпича", а - двойная форма с дном; б - одинарная и двойная формы без дна /пролетки/). Для форм без дна желательно устроить
поддоны, которыми могут служить доски нужной ширины, длиной на 50-60 мм больше длины формы. Для формовки сырца форму предварительно ставят на поддон. Для работы необходим стол, рядом с которым ставят корыто, ящик или кадку с мелким просеянным песком, который необходим для припудривания форм. Из припудренной формы сырец легко вываливается. Рядом на верстаке или столе находится необходимая для работы глина нужной пластичности, влажность которой должна быть от 20 до 25%. Меньшее количество влаги нежелательно, так как глину приходится дополнительно уплотнять. До начала формовки сухую форму и поддоны смачивают водой, удаляют ее излишки и посыпают песком. К сухим стенкам песок не пристает. Форму укладывают на поддон, берут руками большой ком глины и с силой бросают его в форму. Правильно подобранная глина при этом хорошо заполняет форму. Уплотнив глину, срезают ее излишки скребком или куском доски. Затем форму с поддоном относят на сушильную площадку, осторожно опрокидывают, вываливая отформованный сырец плашмя, и оставляют для просушки. При укладке сырец ставят друг от друга на расстоянии не более 30 мм. Большее расстояние приводит к интенсивной сушке с образованием трещин. Поэтому, как только сырец, немного подсохнет (через 6-8 ч), его перевертывают и ставят на ребро, исправляют его плоскости, и кромки, а затем во избежание появления трещин от неравномерной сушки его время от времени переворачивают на все стороны.

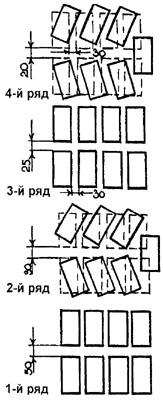

Площадку для сушки сырца готовят заранее. Ее устраивают на высоком месте, чтобы она не заливалась дождевой водой, выравнивают, посыпают слоем песка, который надо хорошо разровнять. Лучше устроить навес, а под ним стеллажи, подняв их от уровня земли не менее чем на 500 мм. Доски стеллажей посыпают песком, разравнивают его и на него укладывают сырец. Освобождаемые от сырца формы вторично водой не смачивают, если к ним хорошо прилипает песок в процессе припудривания. Просушив сырец до такой степени, пока он не станет жестким и не перестанет прилипать друг к другу, его укладывают в штабеля, ставя на ребро. Над штабелями следует устроить навес. На рисунке 4 показано четыре ряда укладки сырца. Последующие ряды укладывают в такой же очередности. Пятый ряд кладут как и первый, но только расстояние между рядами оставляют 15 мм, шестой ряд, - как второй, с расстоянием между рядами 10мм, седьмой ряд, - как третий, с расстоянием между рядами 5 мм и т. д. Штабеля рекомендуется ставить высотой не более 1 м. При правильной сушке брак не превышает 3%. Большие потери сырца бывают при длительных ливневых дождях и открытых штабелях. В штабелях сырец досушивается до влажности 6-8%. Из сырца выкладывают русские печи, а под, иногда и свод, - из обожженного кирпича. Обжиг кирпича требует соответствующих знаний, при отсутствии их чаще всего получается бракованный кирпич.

Печные приборы

---

Ссылки на другие страницы сайта по теме «строительство, обустройство дома»:

• Электрооборудование пожароопасных помещений и установок
• Полы бесшовные (наливные) из полимерных материалов
