Сначала выбираем место для установки замка на дверной коробке — так, чтобы замочная скважина находилась на удобной высоте. После этого прикладываем замок к торцу дверного полотна и размечаем место паза под корпус замка (рис. 161, а).

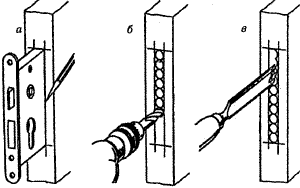

Рис. 161. Врезка нового замка:
а - нанесение разметки на торце деревянного полотна; б - сверление отверстий; в - чистка внутренней поверхности паза

Этот паз можно выбрать долотом, подчищая внутреннюю поверхность паза стамеской. Предварительно большую часть паза нужно высверлить дрелью (рис. 161, б и в). Диаметр сверла должен быть немного меньше ширины паза. Глубина паза контролируется периодическим вставлением замка в паз (рис. 162, а).

Рис. 162. Врезка нового замка (продолжение):
а - разметка выемки для планки; б - выборка паза под планку; в - сдвиг разметки на толщину планки замка

Она должна быть больше длины корпуса замка на 2—3 мм — толщину планки. Наметив контур планки, выбираем паз под планку замка (рис. 162, б) — так, чтобы ее плоскость была заподлицо с торцом двери. Добившись того, что замок плотно «сел» в гнездо, размечаем отверстия под цилиндровый механизм («секрет»): прикладываем корпус замка к дверному полотну, шилом отмечаем контур отверстия (А на рис. 162, в), затем сверлим отверстия со сдвигом от края полотна на 2-3мм — с учетом толщины передней планки замка. Если в замке имеется язычок защелки, нужно проделать отверстие для стержня, соединяющего ручки с обеих сторон двери (Б на рис. 162, в), для переключателя защелки (В на том же рис.) и для винтов, стягивающих накладки. Во время установки замка нужно убедиться, что ключ легко поворачивается, ригель и защелка легко движутся. Перед окончательной установкой замка нужно смазать его подвижные части солидолом или техническим вазелином, но нельзя смазывать цилиндровый механизм. Теперь сверлим отверстия под шурупы для закрепления планки. Глубина этих отверстий должна быть на треть меньше длины шурупов, а диаметр — на 1 мм меньше диаметра шурупов. Чтобы шурупы легче входили в древесину и дольше служили, перед вкручиванием их рекомендуется смазать солидолом. При установке накладок с обеих сторон полотна стараемся не зажать цилиндровый механизм. Если это случилось, немного расширим отверстия, через которые планки винтами стягиваются между собой.

Рис. 163. Врезка нового замка (продолжение):
а - нанесение краски на торцы защелки и ригеля; б - нанесение краски на дверную коробку; в - выбирание пазов и вставка запорной планки

Ответные пазы для ригеля и язычка защелки в косяке двери размечаются следующим образом: торцы их смазываются каким-либо красящим веществом (рис. 163, а), дверь закрывается и ключ поворачивается в замке, в результате получается отпечаток на дверной коробке (рис. 163, б). Глубина пазов равна длине выходящей из замка части ригеля и язычка защелки. Помимо выборки этих пазов, нужно выдолбить место, для того чтобы утопить запорную планку. Для разметки прикладываем планку к косяку так, чтобы ее окошки совместились с выдолбленными пазами, и очерчиваем ее контур. Выбрав выемку для запорной планки, вставляем ее и закрепляем шурупами (рис. 163, в). Если замок открывается и закрывается без помех — работа окончена.
