Фонтаны и электрооборудование водоемов

(Типы фонтанов и описание их работы)

Обмазки резиновые

Фонтан — важное декоративное украшение любого водоема. Его оформление, композиция и высота струи могут быть самими различными, но всегда наличие фонтана «оживляет» водоем. Помимо этого, фонтан имеет большое значение для всего животного мира в водоеме. Создается движение воды, она обогащается кислородом, причем это обогащение тем больше, чем выше струя фонтана. Происходит своего рода аэрация воды. Решение, какой фонтан должен украсить данный водоем, зависит от многих факторов. Здесь и форма водоема, и наличие растительности, и мощность водяного насоса, характер дна и многое другое. Конечно, лучше всего будут смотреться фонтаны в водоемах правильной геометрической формы. И находиться фонтан должен по центру пруда (бассейна). Если в водоеме имеется растительность, то падающая струя фонтана должна находиться на расстоянии не менее 50 см от ближайшего растения, чтобы не повредить его. Формы фонтанов могут быть самыми различными. Все зависит от формы насадки, которая вами приобретена. Их великое множество. На рис. 103 представлен наиболее распространенный тип фонтана — фонтан струйного типа.

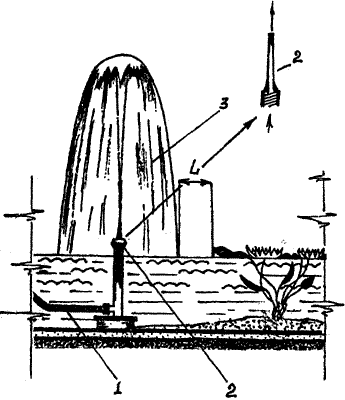

Рис. 103. Фонтан струйного типа:
1 - напорная труба поверхностного насоса; 2 - насадка фонтана; 3 - падающая струя фонтана; 4 - расстояние от падающей струи до ближайшего растения (не менее 50 см)

Принцип прост — на трубу навинчивается насадка, представляющая сужающееся сопло, которое формирует тонкую вертикальную струю воды. В принципе можно обойтись и без насадки, достаточно трубы малого диаметра. Главное здесь — давление (напор) воды. Чем больше напор, тем выше струя. Если вместо сужающегося сопла ввинтить другую насадку, изображенную на рис. 104, то можно получить фонтан «колокол». Насадка представляет собой трубу высотой 0,5-1,0-1,5м (в зависимости от конкретных условий), на выходном конце которой закреплены два диска, один над другим между этими дисками имеется регулируемый зазор, с помощью которого можно добиться различной толщины водного слоя. Обычно эти диски бывают сферической формы с загибом вниз. При правильной регулировке зазора между дисками можно получить сплошную водную пленку, формирующую красивую полусферу. В домашних условиях изготовить такую насадку не представит особого труда.

Рис. 104. Фонтаны и насадки:
а - "колокол"; б - "полушарие"; в - "тиффани"; 1 - вид насадки сверху; 2 - вид насадки сбоку

Следующий тип фонтана, который предлагается вашему вниманию — «полушарие». Это уже сложная конструкция, представляющая собой много насадок типа «колокол», но меньших размеров. Расположение этих насадок должно быть таким, чтобы формируемая ими пленка воды составляла своего рода стенки полушария. Все насадки должны быть расположены в строгом соответствии относительно друг друга. В домашних условиях осуществить это весьма затруднительно. Поэтому такие насадки надо приобретать в торговой сети. Фонтан «тиффани» можно рассматривать как комбинированный вариант фонтанов «колокол» и «рыбий хвост» (см. рис. 104а). Но в этом случае давление воды в узле «колокол» будет больше давления воды в узле «рыбий хвост». Понятно, что насадку для фонтана «тиффани» надо приобретать в готовом виде. Обеспечить разность напора воды в двух узлах, а тем более их регулировку, в домашних условиях невозможно.

Рис. 104а. Фонтаны и насадки:
а - "тюльпан"; б - "рыбий хвост"; 1 - вид насадки сверху; 2 - вид насадки сбоку

На рис. 104а представлен тип фонтана «тюльпан», формируется он, как и фонтан «колокол», тоже двумя дисками, которые позволяют получить тонкую пленку воды. Но в данном случае сплошная пленка воды должна выходить не горизонтально, а под углом вверх (30-40°). Похожий принцип можно наблюдать при выходе пламени в горящей камфорке газовой плиты. Но камфорка имеет вырезы для формирования отдельных струй горящего газа, а в случае с насадкой «тюльпан» таких вырезов нет. В домашних условиях насадку для такого фонтана сделать можно. Конечно, слесарные навыки необходимы. Насадка «рыбий хвост» предусматривает в какой-то мере тот же принцип, что и «тюльпан», но вода выходит не в виде пленки, а в виде отдельных струй вверх под углом 30—40° (рис. 104а).

Рис. 104б. Фонтаны и насадки:
а - "кольцо"; б - "одиночный распылитель"

На рис. 104б изображены фонтаны «кольцо» и «одиночный распылитель». Для изготовления фонтана «кольцо» потребуется труба, которой придана форма кольца. Оба конца изогнутой трубы замыкаются на подводящую напорную трубу. На равном расстоянии друг от друга в изогнутой трубе высверливаются отверстия, через которые вода будет струями вырываться вверх. Очень важно, чтобы отверстия были одинакового диаметра. Чтобы струи получались ровными и красивыми, хорошо ввернуть в каждое из таких отверстий насадку в виде направляющего сопла (как у фонтана струйного типа — рис. 103).

Фонтан «одиночный распылитель»» (рис. 104б) в основе имеет тот же принцип, что и «рыбий хвост». Но если у последнего струи редкие и направлены под углом 30—40°, то у «одиночного распылителя» количество струй больше, они тоньше и направлены вверх под углом 15—20°. Напор также будет большим, т.е. фонтан будет более высоким. Если взять за основу принцип построения фонтана «одиночный распылитель» и усложнить его, а именно — на крайние концентрические отверстия дать малый напор, на средние отверстия — средний напор, а на центральное отверстие — большой напор, то можно получить фонтан «ярусный распылитель» (рис. 104в).

Рис. 104в. Фонтаны и насадки:
а - "ярусный распылитель"; б - "распылитель-вертушка";
1 - большой напор; 2 - средний напор; 3 - малый напор; 4 - вращающийся диск

Можно добиться разности струй и за счет разности диаметра выходных отверстий при одинаковом общем давлении (напоре). Еще одно интересное решение представлено на рис. 104в (вариант б) — это «распылитель-вертушка». Если принудительно вращать насадку, то боковые струи фонтана, направленные вертикально вверх, будут закручиваться в причудливые спирали. Но здесь важно соблюсти пропорцию между напором воды и скоростью вращения насадки. Механизм этот довольно сложный и лучше всего приобретать его в готовом виде. Особенной привлекательностью обладают фонтаны с подсветкой в вечернее и ночное время. Тем более, если цвета все время как бы «переливаются». Как этого добиться, показано на рис. 105.

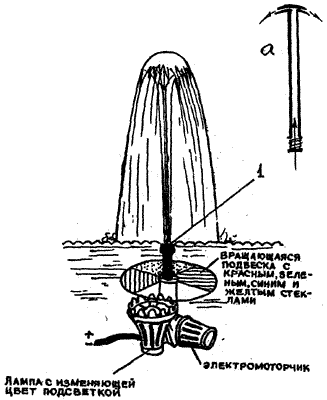

Рис. 105. Фонтан с изменяющейся подсветкой:
а - насадка для преобразования фонтана струйного в фонтан "колокол"; 1 - место установки насадки

К погружному насосу подсоединяется вращающаяся подвеска (диск) состоящая из прозрачных стекол различной расцветки. Сейчас все больше входят в моду фонтаны с декоративной облицовкой. В готовом виде такие фонтаны предлагаются торговой сетью. Материалом для декоративной облицовки служит керамика, искусственный камень, бронза, стекловолокно. Такие сборные фонтаны обычно имеют комплект насадок, позволяющих формировать желаемую форму струи (струй). Фонтаны с облицовкой выполняются в двух модификациях — для установки на дно водоема и для закрепления на дополнительных конструкциях.

Очень популярны так называемые «фонтаны-ключи» и «камни-ключи». Принцип заключается в том, что труба фонтана с насадкой не выступают над поверхностью водоема, а углублены на определенное расстояние. Путем регулировки мощности струи добиваются такой высоты возникающего столба воды, который наиболее правдоподобно имитирует бьющий со дна водоема родник. Причем на формирование столба воды влияет не только напор струи, но и глубина погружения трубы (рис. 106 и 107).

Рис. 106. Фонтан-ключ высокий:
1 - подача воды от насоса; 2 - соединительная муфта; 3 - трубка вертикальной подачи напорной струи; 4 - насадка, расширяющая струю; 5 - столб воды, поднятый струей

Рис. 107. Фонтан-ключ низкий (родник):
1 - труба от насоса; 2 - соединительная муфта; 3 - вертикальная подача напорной струи; 4 - насадка для расширения струи; 5 - массив воды, поднимаемый струей

Принцип работы композиции «камень-ключ» в своей основе очень прост (рис. 108). Можно взять большой природный камень, просверлить в нем отверстие диаметром не менее 25 мм и вставить в это отверстие снизу шланг, подсоединенный к напорной трубе. Обязательное условие — наличие крана, с помощью которого можно регулировать напор воды, добиваясь эффекта ключа, который бьет из отверстия в камне. В торговой сети сейчас имеется широкий выбор таких композиций.

Рис. 108. Фонтан "камень-ключ":
1 - труба подачи воды малого напора; 2 - соединительная муфта; 3 - труба вертикальной подачи воды; 4 - горка из камня; 5 - стекающая струя воды

Электрооборудование водоемов
