Изготовление бетонных и гипсовых перил

Балясины круглой формы из бетона можно изготовить методом отбивки из бетонной смеси или отливки из гипсового раствора. Для этого, прежде всего, нужно сделать модель балясины, по которой впоследствии изготавливают гипсовую форму, в которой производят отливку или отбивку готовых изделий. Форму можно изготовить и из других материалов (клея, силикон-каучука, формопласта и т.д.).

Гипсовую модель балясины можно вытягивать на специальном приспособлении (рис. 186).

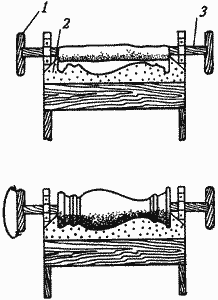

Рис. 186. Вытягивание круглой балясины:
1 - ручка; 2 - шаблон; 3 - осевое веретено

Вначале изготавливают чертеж балясины, по которому делают шаблон в натуральную величину. Шаблон изготавливают из деревянной доски, на которую наносят контуры необходимой формы. Шаблон, представляющий собой профильную доску, вырезают при помощи лобзика таким образом, чтобы кромки, повторяющие форму детали, были скошены под углом 30—40°. Для его изготовления применяется прямослойная древесина (лучше твердых пород). Профиль, вырезанный в доске, должен строго повторять контуры балясины в зеркальном изображении. Шаблон устанавливают и закрепляют на верстаке профилированной частью вверх. По краям шаблона устанавливают две опоры с отверстиями (а лучше с подшипниками) для веретена. Веретено с ручкой, изготовленное из деревянного бруска 40х40 мм, устанавливают на опоры таким образом, чтобы оно могло вращаться вокруг своей оси.

На веретено накладывают слой гипсового раствора, предварительно выдержав его 1—2 минуты до слабого загустения, и проворачивают рукоятку на полный оборот, срезая профилированной частью шаблона излишки раствора. На незаполненные пустоты изготавливаемой формы накладывают повторную порцию раствора и опять проворачивают веретено. При этом формируется шероховатая поверхность модели балясины. Шероховатая поверхность получается тогда, когда профилированная доска движется по поверхности модели, не срезанной стороной вперед. В процессе формирования модели в местах, где слой гипсового раствора более 3—4 см, подматывают паклю, предварительно смоченную в гипсовом растворе. Окончательную отделку поверхности модели делают так. Заглаживание поверхности происходит тогда, когда шаблон будет  двигаться срезанной стороной вперед. Вытягивание модели продолжается до тех пор, пока поверхность не получится совершенно гладкой. При необходимости в раковины добавляют небольшое количество раствора. После того, как раствор затвердеет, шаблон протягивают по поверхности еще раз, срезая верхний слой. Эта операция необходима потому, что гипс при твердении расширяется, и диаметр модели балясины увеличивается. Готовую модель снимают с опорных подшипников и обрезают острой ножовкой ее торцевые части под прямым углом к оси балясины. Гипсовую модель сушат, покрывают несколькими слоями шеллачного лака и снова сушат.

Изготовление формы для отбивки и отливка балясин. После того, как модель будет высушена, можно приступать к изготовлению формы. Форму для изготовления балясины можно сделать из гипса. Для этого на верстаке сначала отливают гипсовую плиту размером, превышающим размеры готового изделия. Для того чтобы форма легко снималась с модели, ее изготавливают из нескольких элементов — кусков. Форму для отбивки балясины можно отлить из одного торцевого и восьми вертикальных кусков, расположенных по длине модели. Технология изготовления формы следующая. Вначале отливается ровная плита для торцевого куска, которой придают необходимую форму. Для того чтобы каждый вертикальный кусок имел свое строго определенное место, на торцевом куске сверлят по две-три лунки, располагая их таким образом, чтобы куски можно было легко собрать. На торцевом куске, предварительно покрытом шеллаком, крепится модель и гипсом промазываются все щели, производится зачистка и смазка всех поверхностей. Смазка нужна для того, чтобы куски хорошо отставали от модели. Для этого лучше всего применять стеариновую смазку. Для ее изготовления берется 100 г керосина и 20 г стеарина. Посуда с керосином ставится в горячую воду, а стеарин плавят на слабом огне в отдельной посуде. После того, как стеарин расплавится, его снимают с огня и вливают в теплый керосин, тщательно перемешивая. С холодным керосином стеарин плохо смешивается, и в смазке из-за этого могут образоваться крупинки. Если горячий стеарин влить в холодный керосин, то смешивание будет плохим.

Консистенция смазки должна быть такой, чтобы она быстро плавилась между пальцами рук при отсутствии всякого трения. Для формирования первого куска формы его границы на модели выкладывают пластичным материалом. Это может быть размятая глина или пластилин. После того, как границы будут выложены, формируют кусок гипсовым раствором, накладывая его лопаткой по месту, тщательно выравнивая поверхность. Последовательность формирования кусковой формы балясины показана на рис. 187.

Рис. 187. Формирование кусковой формы балясины:
1 - постановка верхнего и нижнего кусков; 2 - модель с одним долевым куском; 3 - подготовка лунок на кромках куска; 4 - общий вид формы без кожуха; 5 - форма в кожухе; А - леток; Б - куски формы в сборе; В - куски кожуха; Г - веревка; Д - клин

Когда раствор загустеет, сформировавшийся кусок снимают с модели и делают тщательную зачистку ножом его кромок и наружных поверхностей. Обработанный кусок покрывают лаком, смазывают и ставят на место. Таким же образом формируют второй кусок, примыкающий к первому. Долевые куски второго ряда формируют после того, как будут изготовлены все куски первого ряда. Когда все куски заложены, нужно еще раз линейкой проверить их наружные стороны и, если надо, подрезать их грани, чтобы все куски легко ставились на место и снимались. В процессе изготовления кусков их можно армировать деревянными щепками, чтобы повысить их прочность.

Чтобы в процессе отбивки куски не расходились, их заключают в гипсовый кожух, состоящий из двух половин. Для удобства установки и снятия кожуха, его снабжают металлическими ручками. Ручки можно изготовить из мягкой стальной проволоки, закрепив ее в массиве кожуха при его изготовлении. Чтобы кожух не расходился в процессе отбивки, его стягивают мягкой проволокой или веревкой. Форму для отливки балясины изготавливают с верхним торцевым куском. Его делают в последнюю очередь перед формированием кожуха. Для заливки гипсового раствора в верхнем торцевом куске формы предусматривают отверстие, которое закрывается пробкой. Кусковая форма для отбивки балясин может быть кольцевой (рис. 188).

Рис. 188. Кольцевая кусковая форма для отбивки балясин:
1 - торцевой кусок; 2 - долевой кусок; 3 - долевой кусок второго ряда; 4 - ручки; 5 - кожух

Такие формы применяют при отбивке балясин из обычных цементных растворов или с облицовкой любыми декоративными растворами. Кольцевые формы состоят из ряда горизонтальных кусков или колец, состоящих в свою очередь из трех-четырех или более частей. Обязательным условием сборки частей кольцевых форм является перекрытие швов нижележащих колец швами вышележащих. Таким образом, каждый ряд кусков скреплен своеобразным замком. Технология изготовления кольцевых форм следующая. Сначала отливают гипсовую плиту, к плите крепят модель балясины и промазывают швы. Затем определяют места для крепления кусков. В этих местах на плите сверлят лунки, плиту хорошо очищают, покрывают лаком и смазывают. После этого можно приступать к закладке кусков. Высота закладываемых кусков не должна быть больше 100 мм. Из алюминиевой или кровельной стали выгибают бортики высотой 100 мм. Их покрывают лаком и крепят скобой к модели. После приготовления гипсового раствора, его заливают в пространство между моделью и бортиком, вставляют арматуру и петлю. После схватывания раствора бортик снимают вместе с куском, обрезают кромки и верхнюю сторону, на которой сверлят лунки. После этого кусок покрывают лаком и смазкой.

Таким же образом закладывается второй кусок, противоположный первому. Аналогично закладывают все куски первого ряда. Все куски первого ряда укладывают на свои места, сжимают скобой и приступают к изготовлению кусков второго ряда по той же технологии. Когда все куски будут готовы, их тщательно зачищают, покрывают лаком, смазкой и устанавливают на место.

Отбивка балясин. После того, как все подготовительные работы будут закончены, можно приступать к отбивке бетонных балясин. Особенность самого процесса отбивки заключается в том, что для этого используется полусухой цементный раствор. Чтобы получить такой раствор, цемент с песком и заполнителем смешивают в сухом виде, равномерно смачивают небольшими порциями воды и еще раз тщательно перемешивают. Готовность раствора и соответствие его предъявленным требованиям можно проверить следующим образом. Надо взять небольшое количество смеси и сжать в руке. Если после разжатия руки смесь не рассыпалась, она готова к применению. Подготовленная смесь засыпается в форму порциями, слоями толщиной от 50 до 100 мм. Перед этим должна быть изготовлена трамбовка. Это может быть обычная труба, на конец которой приварена или навинчена конусообразная гайка. Именно конусообразная, так как она намного лучше уплотняет раствор, чем плоская. Хорошо утрамбовав засыпанный слой, добавляют следующую порцию раствора и опять трамбуют. Таким образом выполняют отбивку до самого верха формы. Верхнюю плоскость изделия тщательно выравнивают. Когда вся форма полностью заполнена и утрамбована, можно осторожно снимать кожух и куски формы. Именно осторожно, так как отбитые балясины еще не полностью схватились. До времени полного высыхания изделия оно не должно подвергаться никаким механическим воздействиям. Только после полного высыхания балясина (спустя минимум двое суток) будет готова к установке.

Отливка балясин. Отливку балясин выполняют гипсовым раствором в формах с верхним куском в виде крышки. Через отверстие в верхнем куске формы (летник) в форму вливается гипсовый раствор, леток закрывают пробкой, и, вращая форму в горизонтальной плоскости, способствуют более равномерному распределению раствора по стенкам формы. Минут через 40—60 форму можно разбирать и вынимать отливку. Таким образом отливают необходимое количество балясин.

Отлитые и отбитые балясины первые сутки должны храниться в вертикальном положении. И только после этого их можно уложить горизонтально на влажный песок. Если предусматриваются балясины с пинтами (подставки прямоугольного сечения), то их изготавливают отдельно. Верхние пинты должны иметь верхнюю плоскость, скошенную под углом наклона лестничного марша. Крепление пинтов с балясинами выполняют на гипсовом или цементном растворе. Для этого в пинтах должны быть предусмотрены посадочные гнезда для установки круглых балясин. Для большей прочности можно по оси балясины и пинта установить дополнительный стальной стержень (анкер). Пинты устанавливаются на бетонные ступени, на них крепят балясину, сверху которой устанавливают верхние пинты. По наклонной верхней плоскости пинтов крепят поручень.
