К этому типу лестниц (иногда их еще называют консольными) относят конструкции с одной тетивой или вообще без тетивы.

Лестница у стены со сложным креплением ступеней - к стойке, к стене и потолку		Крепление ступеней к стене и на больцах
Несущие перила лестницы у стены	Крепление ступеней к стойке, перилам и на больцах		Лестница с несущими перилами на больцах

Одну сторону лестницы закрепляют на тетиве (вариант лестницы с одной тетивой) или заделывают в стену, железобетонную балку, а другая сторона не имеет опорного крепления и удерживается в рабочем положении за счет стоек перильного ограждения (рис. 134).

Рис. 134. "Висячая" лестница:
1 - нижняя ступень; 2 - балясина; 3 - несущие стойки перил; 4 - перила; 5 - приставная тетива

Это гениальное изобретение немецких конструкторов, создающее иллюзию легкости и прозрачности, как бы парит в окружающем пространстве. Ажурная лестница кажется легкой и ненадежной. Но впечатление бывает обманчиво. Правильно спроектированная и построенная лестница имеет достаточно большую грузоподъемность. Ступени некоторых бескосоурных лестниц выдерживают нагрузки до 1800кг, то есть вес грузовой машины. При всем этом лестницы достаточно красивы, что делает их незаменимыми в некоторых видах интерьеров, где неприемлема тяжеловесность конструкций. Бескосоурные лестницы, созданные сравнительно недавно, завоевали прочную позицию на рынке, вытесняя привычные нам классические марши. Обычно бескосоурные лестницы бывают фирменного производства, и их достоинства заключаются в возможностях сборки из предварительно изготовленных элементов. К достоинствам таких лестниц, кроме красоты, можно отнести относительную легкость ремонта в домашних условиях. Ступень легко меняется без нарушения основного марша. Можно бескосоурную лестницу построить и в домашних условиях, но вся сложность заключается в выборе статистических параметров для каждой конкретной ступени в отдельности.

Лестница с одной тетивой или косоуром рассчитывается по обычной, ранее рассмотренной методике. Закрепление пристенной тетивы может выполняться различными способами, один из которых показан на рис. 135.

Рис. 135. Лестница с креплением ступеней за счет стоек перил:
1 - нижняя ступень, крепящаяся к тетиве и к балясине 2; 2 - балясина; 3 - стойки перил; 4 - перила; 5 - тетива; 6 - анкерный болт; 7 - резьбовые соединения сверху и снизу ступени; 8 - паз в тетиве лестницы для ступени

Крепление ступеней к пристенной тетиве выполняется одним из описанных ранее способов, а противоположная (консольная) часть ступеней крепится при помощи стоек ограждения. Существует несколько способов крепления ступеней лестницы при помощи стоек ограждения. Суть подобных креплений заключается в том, что передняя кромка верхней ступени опирается на заднюю кромку нижней ступени через стойку ограждения. Затем вся система закрепляется на продольном поручне. Такое крепление ступеней иногда называют креплением на больцах (на болтах) (рис. 136).

Рис. 136. Крепление на болтах (на больцах)

Для выполнения подобного крепления применяют стойки перил с резьбовыми соединениями на концах, закрепляющими ступени со стороны их нижней плоскости при помощи гаек и упорных шайб (рис. 137).

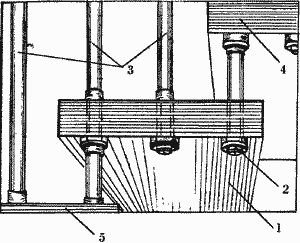

Рис. 137. Крепление стоек перил:
1 - ступень лестницы; 2 - резьбовое соединение стойки; 3 - стойки перил; 4 - верхняя ступень; 5 - нижняя ступень

В промежуток между двумя ступенями (на всю высоту подступенка) на стойку ограждения надевается распорная втулка, придающая жесткость конструкции в вертикальном направлении. Сложность этого метода заключается в потребности учета всех статистических усилий, которые приходятся на каждую ступень, а затем передаются на поручень ограждения лестницы. Поэтому к прочности ограждения в данном случае предъявляются повышенные требования. Самая большая нагрузка приходится на крайние (верхнюю и нижнюю) стойки ограждения и поручень, соединяющий эти стойки. Поэтому материалы, из которых изготавливается поручень и стойки перильного ограждения, должны отвечать требованиям ГОСтов и подбираться очень тщательно. Немаловажную роль в прочности ограждения играет правильное закрепление стоек перил. Обычно нижнюю стойку крепят к лагам пола с помощью металлических кронштейнов. Если же полы бетонные, то стойку можно закрепить при помощи закладных болтов или кронштейнов, предварительно забетонированных в основание пола. Крепление верхней стойки ограждения зависит от конструктивного исполнения междуэтажного перекрытия. Вариант такого крепления показан на рис. 138.

Рис. 138. Крепление стойки перил к обшивке проема в перекрытии:
1 - вырез в настиле пола; 2 - крепежный уголок; 3 - распорный дюбель; 4 - железобетонное перекрытие; 5 - отверстие в неоштукатуренной кладке; 6 - нащельная рейка

Для этого вначале разбирается основание пола второго этажа и к железобетонному перекрытию крепится металлический уголок 2 при помощи дюбелей 3. Стойка ограждения затем крепится к уголку при помощи болтовых соединений. Такой способ закрепления стойки считается наиболее надежным. В деревянном перекрытии стойку закрепляют к потолочным балкам при помощи металлических кронштейнов и шурупов (рис. 139).

Рис. 139. Кронштейны для крепления стоек к потолочным деревянным балкам

Между двумя стойками прокладывают поручень, который должен служить опорой для промежуточных стоек перил, при помощи которых крепятся ступени. После установки несущих конструкций ограждения приступают к монтажу ступеней. Их установку начинают с самой нижней ступени, последовательно передвигаясь снизу вверх. Первая нижняя ступень закрепляется в тетиве и в нижней опорной стойке при помощи шиповых соединений на клею. Возможны варианты дополнительного крепления первой ступени к опорной стойке при помощи болтового соединения. Такая необходимость может возникнуть потому, что первая ступень, помимо своей основной функции, оказывает значительное влияние на жесткость конструкции при возможных горизонтальных нагрузках на лестницу. Вторая ступень в своей консольной части опирается своей передней кромкой на заднюю часть первой ступени. Для этого на стойку ограждения, идущую от задней кромки первой ступени, надевают распорную втулку, изготовленную из металла или древесины. Длина распорной втулки должна строго соответствовать высоте подступенка. Неподвижность соединения достигается за счет контргайки, накрученной на стойку со стороны верхней плоскости второй ступени. Задняя часть второй ступени подвешивается к поручню на одной или двух стойках ограждения. Таким образом, получается достаточно надежная опора, противодействующая опрокидыванию ступени. Монтаж следующих ступеней продолжают в той же последовательности. Крепление ступеней к настенным тетивам показано на рис. 140.

Рис. 140. Крепление ступеней и тетивы:
1 - настенная тетива; 2 - крепление ступени; 3 - ступень

В лестницах без пристенной тетивы предусматривают один из вариантов крепления ступеней к стене. Возможны и различные варианты подвешивания их на больцах к конструкциям ограждения с обеих сторон. Метод крепления ступеней к стене считается наиболее надежным и может быть выполнен несколькими способами. Первый способ заключается в заделывании концов ступеней в массив стены при помощи цементного раствора. Для этого в стене выбиваются пазы по размерам проступей, в которые вставляются торцовые части ступеней. После окончания монтажа лестницы зазоры между ступенями и стенками заделываются цементным раствором. Пользоваться лестницей можно только после полного застывания раствора. Такой метод, при кажущейся его надежности, имеет один существенный недостаток. Жесткая фиксация ступени к стене снижает эффект шумоизоляции, и при перемещениях по такой лестнице вибрация и шум передаются на стены здания, что создает ряд неудобств. Это особенно заметно в ночное время, когда шум и вибрация слышны сильнее. Для уменьшения шума часто применяют пластичные растворы на основе каучука или тиокола, которые после схватывания остаются эластичными и способны в значительной мере снизить уровень шума и вибрации.

В лестницах фирменного производства для поглощения шума часто предусматривают специальные крепежные приспособления. Для этого изготавливаются эластичные самоуплотняющиеся пробки с крючками, на которые подвешиваются ступени. Для этого в стене после предварительной разметки сверлятся отверстия, забиваются пробки, к крючкам которых через специальные скобы подвешиваются ступени. Благодаря технологичности изготовления такого вида крепления оно практически не видно в готовой лестнице, а уровень шума, передаваемого на стены здания, значительно снижается. Эластичное закрепление ступеней имеет еще одно важное достоинство. Резиновые прокладки (пробки), с помощью которых ступени крепят к стене, не только оптимально распределяют нагрузки, смягчая удары, но и оберегают суставы и позвоночник от искривления. Благодаря отсутствию трущихся деревянных частей бескосоурные лестницы практически никогда не скрипят. Мнение, что крепить ступени можно только к капитальным стенам, ошибочно. Практика показала, что для этого достаточно толщины стены в половину кирпича, при этом лестница не теряет своей несущей способности.

Количество вариантов бескосоурных лестниц очень велико и их выбор зависит от вкусов владельца, расположения внутренних стен и планировки квартиры. При необходимости установки лестницы с большой крутизной подъема может быть выбран вариант бескосоурной конструкции с переменными ступенями, как у лестницы мотылькового типа. Возможны комбинированные варианты, когда в своем начале ступени лестницы опираются на тетиву или косоур, а затем переходят в бескосоурный вариант. Красота, изящество и неповторимость таких конструкций находят немало поклонников среди владельцев индивидуальных домов и коттеджей. И совершенно справедливо, что бескосоурные лестницы считают конструкциями XXI века.
