Установка наружной двери

Классификация. Еще несколько десятилетий назад мы и представить себе не могли, что такая, казалось бы, привычная деталь нашего интерьера, как межкомнатная дверь, предстанет перед нами в стольких лицах и порой будет так непохожа сама на себя. Увеличение числа жителей городов и количества бытовой техники в их квартирах привело к тому, что людям стало не хватать жилого пространства. Для решения этой немаловажной проблемы архитекторы и дизайнеры всего мира обратили свой взгляд на Восток. Ведь именно там, в стране Восходящего солнца, вопрос нехватки площади является одним из самых важных. И одно из самых удивительных решений этой проблемы - это применение в традиционном Японском доме «иэ» дверей-перегородок «сёдзи». Современный мир принял это «новшество» на ура, придумав на основе идеи трансформации еще немало оригинальных решений дверей-перегородок, с успехом конкурирующих с такой привычной для нас распашной дверью. Итак, внутренние двери по характеру перемещения делятся на: Распашные двери. Трансформирующиеся двери и перегородки.

Распашные двери. К распашным относятся самые разные по дизайну и материалу исполнения двери, которые мы с Вами «распахиваем». Дверной блок таких дверей состоит из дверной коробки, закрепленной в проеме стены и одного или нескольких дверных полотен, навешиваемых на коробку. Распашные двери, представленные на Российском рынке, весьма различны как по виду, качеству, так и по цене. По абрису контура межкомнатные распашные двери делятся на прямоугольные и арочные, по внутреннему заполнению на двери из массива, щитовые с различным заполнением и филенчатые. Распашные двери делят по количеству полотен на: Однопольные. Полуторные. Двупольные. Четырехпольные. По виду дверные полотна бывают двух типов: Тип «Г» - глухое полотно; Тип «О» - остекленное полотно. Также различают «правые» и «левые» двери, в зависимости от стороны открывания и навески петель. Если стоять с той стороны двери, в которую открывается ее полотно, то у «правой» двери навесы (петли) будут находиться справа, а у «левой» - слева. Помимо них существуют двери с так называемым «качающимся» полотном, которые имеют возможность открывания в оба разделяемых ею помещения.

Конструкция дверного полотна из массива дерева может состоять как из единого куска, так и набранная из разной древесины, в соответствии с конструктивными и эксплуатационными характеристиками пород. Набранные из разных пород дверные полотна обычно облицовываются шпоном ценных пород дерева и отделываются нитролаками и эмалями.

Рис. 118. Примеры заполнения щитов дверных полотен
1 - щит со сплошным заполнением деревянными брусками (рейками); 2 - щит с мелкопустотным заполнением деревянными брусками (рейками); 3 - щит с мелкопустотным заполнением из шпона; 4 - щит с мелкопустотным заполнением из фанеры или твердой древесноволокнистой плиты.
Примечания: 1. Н и В - размеры щита после фрезерования по периметру для полотна без обкладок. Размеры в скобках для полотна с обкладками. 2. Обкладка внизу полотна не ставится. 3. а = 400 мм для полотен высотой Н = 2000 мм, а = 700 мм для полотен высотой Н = 2300 мм

Внутреннее заполнение щитовых дверей весьма разнообразно. Дверное полотно может быть: Заполнено деревянными брусками (рейками). Причем различают двери со сплошным и мелкопустотным заполнением; С мелкопустотным заполнением из шпона; С мелкопустотным заполнением из фанеры или твердой древесноволокнистой плиты или МДФ; С мелкопустотным заполнением из изоляционной древесноволокнистой плиты; С мелкопустотным заполнением спиральной стружкой; С мелкопустотным заполнением бумажными сотами; С заполнением полиуретаном.

Рис. 119. Примеры заполнения щитов дверных полотен (продолжение)
5 - щит с мелкопустотным заполнением из изоляционной древесно-волокнистой плиты; 6 - щит с мелкопустотным заполнением из спиральной стружки; 7 - щит с мелкопустотным заполнением из бумажных сот; 8 - щит со сплошным заполнением деревянными брусками (рейками)
Примечания: 1. Просвет под остеклением h=1305 мм для полотна высотой H=2000 мм. Просвет под остеклением h=1755 мм полотна высотой H=2300 мм

В жилом интерьере чаще всего применяют филенчатые двери, как глухие, так и со стеклянным заполнением филенок. Причем стекло для филенок может быть как прозрачным, так и узорчатым или армированным; толщина применяемых стекол равняется 5 мм. Исключением в демократичности остекления являются качающиеся полотна, так как они по технике безопасности могут быть остеклены только прозрачным стеклом. Нужно отметить, что у большинства фирм-производителей рисунки стандартных филенчатых дверей весьма похожи, так что при выборе решающую роль играет цена, зависящая от престижа фирмы. Но ассортимент стандартом не ограничивается. Приятной неожиданностью являются дверные блоки российского предприятия «Ньютон», поражающие не только использованным качественным сырьем, но и широким полетом фантазии при сравнительно невысоких ценах.

Рис. 120. Примеры заполнения щитов дверных полотен (продолжение)
9 - щит с мелкопустотным заполнением из шпона; 10 - щит с мелкопустотным заполнением из фанеры или твердой древесноволокнистой плиты; 11 - щит с мелкопустотным заполнением из изоляционной древесноволокнистой плиты; 12 - щит с мелкопустотным заполнением из бумажных сот

Мезонитовые двери — это двери, изготовленные из прессованной древесины мелкодисперсных фракций (МДФ). Такие двери долговечны и достаточно прочны. Отделка лицевой поверхности выполняется либо из ламината, либо шпона ценных пород древесины.

Пластиковые двери появились в интерьере в результате технического прогресса. Такие двери, как правило, прекрасно вписываются в современный интерьер, не отягощенный элементами классики. Их особенность в легкости, уникальности дизайна и в возможности неограниченной цветовой гаммы. Межкомнатные итальянские пластиковые двери фирмы TRE-Piu довольно заметны на общем фоне. Современный дизайн, выраженный в выгнутом полотне и оригинальной дверной ручке - аналоге ручки дверцы автомобиля Порше, — подкупает с первого взгляда. Притвор дверного полотна скруглен, а это означает, что дверь не имеет ребер, так что имеющим маленьких детей имеет смысл задуматься о возможности такого выбора. Еще два плюса этой модели - видимое отсутствие дверных петель и возможность открывания в обе стороны, то есть полотно этой двери - качающееся. Пластиковые двери отделываются либо натяжкой нескольких слоев пластика, либо красятся. Элитные двери производятся только на заказ, более дешевые двери можно купить со склада. При покупке двери следует помнить: размер дверного проема должен быть несколько больше дверной коробки. Желательно, чтобы между коробкой и стеной имелся зазор порядка 2см, который может быть использован для укладки теплоизоляционного материала или зацементирован.

Установка межкомнатных распашных дверей. Основные работы по установке таких дверей можно выполнить самостоятельно. Но установку элитных дверей лучше доверить специалистам.

Установка двери в сборе заводского изготовления. Раньше установка двери заключалась в следующем. Дверная коробка устанавливалась при помощи угольника и отвеса. Устанавливался упор двери, планка, находящаяся внутри коробки и препятствующая повороту двери после ее закрытия. Врезались гнезда под дверные петли. После этого навешивалась дверь и, наконец, устанавливались наличники, декоративное обрамление коробки, скрывающее конструкцию коробки и неровные края оштукатуренной стены или сухой штукатурки вокруг дверного проема. При установке двери в сборе заводского изготовления большей части описанных выше работ удается избежать. Дверь комплектуется готовой дверной коробкой и готовым к установке упором двери, петлями и стопорной планкой. Дверные наличники также уже обрезаны под углом 45°.

Рис. 121. Дверь в сборе

Установка двери должна производиться после высыхания оштукатуренной стены или после того, как установлена сухая штукатурка, но до укладки покрытия на пол и установки плинтуса. Перед началом работы нужно решить, в какую сторону должна открываться дверь и в соответствии с этим установить дверную коробку. Следует напомнить, что лучше, если дверь будет открываться по направлению к выходу из квартиры или дома, причем таковым считается и выход на балкон или лоджию. Для установки дверной коробки сперва нужно собрать верхнюю и боковые обвязки, а затем установить коробку в дверной проем. Для этого уложите три части дверной коробки на пол. Установите соосно упор двери и соединенные вполупотай верхнюю и правую боковую обвязки и соедините их вместе при помощи 75 мм гвоздей круглого сечения (рис. 122).

Рис. 122. Сборка и установка дверной коробки

Аналогично установите левую и верхнюю обвязки. Прибейте планку сечением 50х25мм между двумя боковыми обвязками в нижней части коробки, чтобы они оставались параллельными в процессе установки двери. Установите собранную дверную коробку в проеме и тщательно поместите ее по центру. При этом необходимо убедиться в прямоугольности элементов. Проверьте вертикальность установки и перпендикулярность элементов, а также горизонтальность верхней обвязки при помощи отвеса, угольника и уровня. Установите при необходимости уплотнение. Для того чтобы правильно закрепить дверную коробку, необходимо, в тех местах, где она будет прикасаться к стене, подложить под нее кусочки фанеры. Затем нужно вновь проверить вертикальность боковых элементов. Прикрепите коробку к подкрепляющим брусьям (рис. 123) с помощью 65 мм гвоздей без шляпки, если стена деревянная, или 65 мм шурупов, если стена каменная.

Рис. 123. Крепление дверной коробки к стене

Снимите прибитую планку и снова проверьте горизонтальность верхней обвязки. При необходимости исправьте положение последней. Высота стандартной двери составляет 1981 мм, а ширина может быть различной, в зависимости от стандартов страны-изготовителя. Так однопольные двери из Франции имеют ширину 690мм; 790мм и 890мм; двупольные - 1530мм; полуторапольные - 1330мм, при высоте 2080мм. Испанские однопольные двери выпускаются шириной 600/700/800/900/1000 мм, двупольные - 1200/1400 мм при высоте 2000/2030 мм. Причем французские дверные коробки по своим размерам соответствуют российскому стандарту, а испанские двери могут комплектоваться стандартными Российскими коробками. Дверные коробки также бывают разной толщины, которая зависит от толщины стен дверного проема. Толщина 108 мм подходит для разделительной стены из кирпича толщиной 75 мм, для более толстой стены из деревянных брусьев, толщиной 100 мм с покрытием из сухой штукатурки используется коробка 120мм.

Петли поставляются уже прикрепленными к дверной коробке. Для навески двери необходимо разъединить скрепленные части петель и установить их на подготовленных местах на двери. Разберите петли, вынув оси, и привинтите соответствующие части петель в углублениях, вырезанных в двери (рис. 123). Чтобы установить дверь в петли в дверной коробке, подложите под нее подкладки, установите соосно части петель и вставьте на место оси. При необходимости можно отрегулировать положение стопорной планки, чтобы обеспечить плавное открывание и закрывание двери. Чтобы закончить установку двери, необходимо прибить вокруг коробки наличники (рис. 123). Установите над дверью верхний элемент наличников. Проверьте его горизонтальность и прибейте 37 мм гвоздями овального сечения, забив первый гвоздь на расстоянии 75 мм от угла. Потом забейте второй гвоздь на таком же расстоянии от противоположного угла, забивайте гвозди с интервалом 150 мм. Прибейте боковые элементы к каркасу, проверяя правильность стыковки их скошенных под углом 45° концов с верхней частью наличников. Прибейте боковые элементы, начиная с верхнего угла. Повторите то же самое для другой стороны двери. После этого остается только установить в предусмотренные заводским изготовлением отверстия дверные ручки.

Установка двери в каркасе стены из брусьев. Если в каркасе перегородки необходимо предусмотреть проход, то потребуется удалить из каркаса, по крайней мере, один вертикальный брус. На его месте монтируется жесткая опорная конструкция, называемая дверной коробкой. Дверной проем ограничивается двумя вертикальными брусьями, которые прибиваются с внутренней стороны. Сверху коробка ограничивается короткой поперечиной, которая прибивается между подкрепляющими брусьями и называется верхней обвязкой. Короткие бруски, укрепленные между верхней обвязкой и потолочным брусом, служат опорой для сухой штукатурки, прибиваемой над дверью.

Установку коробки следует начинать с монтажа двух обычных брусьев, отстоящих друг от друга достаточно далеко, затем нужно установить все части коробки и двери (дверь в сборе, два подкрепляющих бруса шириной 50 мм и уплотнение - 6 мм по периметру). Подкрепляющие брусья следует приложить к наружной стороне каждого из внешних брусьев проема. Прижимая наружный брус ногой нужно прибить к нему второй брус 100 мм гвоздями круглого сечения, забиваемыми через 400 мм.

Для установки верхней обвязки отрежьте брусок сечением 100х50 мм, длина которого равна расстоянию между подкрепляющими брусьями. Установите его на место, оставив зазор 6 мм для уплотнения над дверью. Прибейте брусок к вертикальным брусьям с помощью 100 мм гвоздей круглого сечения, забиваемых по концам бруска сверху и снизу. После этого необходимо установить подпорки. Отрежьте бруски длиной, равной расстоянию от верхней обвязки до потолочного бруса. Прибейте подпорки к подкрепляющим брусьям с помощью 100 мм гвоздей круглого сечения. Для завершения изготовления дверного проема после установки стены на место отрежьте часть полового бруса, расположенную между внутренними сторонами подкрепляющих брусьев. При установке двери дверная коробка должна соответствовать точным размерам дверного полотна. Дверь должна быть приобретена заранее в комплекте, чтобы можно было заранее провести точные расчеты.

Рис. 124. Жесткая дверная коробка

Укорачивание дверного полотна. После покупки готового дверного блока или в процессе ремонта часто оказывается, что дверное полотно, нужно укоротить. Перед началом работы еще раз подумайте - лучше «семь раз отмерить и один раз отрезать». Если дверь только что куплена и была сделана на заказ, возможно лучше доверить ее подгонку специалистам фирмы. Прежде всего это относится к пластиковым дверям. Если же дверь из массива или МДФ и без укорачивания полотна не обойтись, то приступайте к работе. Дверные полотна укорачивают при помощи ножовки с мелкими зубьями или ручной дисковой электропилы. В последнем случае с обратной стороны дверного полотна прикрепляют доску для того, чтобы получить ровный, без заусенцев, отпил. Нижний участок обвязки легкого дверного полотна (с заполнением) делают из массива или сплошного бруска, учитывая возможность укорачивания. Если этого участка из брусков недостаточно, то полотно обрезают по требуемому размеру, а открывшуюся полость закрывают бруском, вставленным на клею. Обрезая дверное полотно филенчатой двери помните о пропорциях (соотношениях размеров всех деталей и целого между собой) его членений. Сильно изменив размер нижней части двери, можно нарушить гармонию не только в восприятии самого полотна, но и всего интерьера.

Рис. 125. Установка двери в каркасе стены из брусьев
1 - подкрепление вертикальных брусьев; 2 - установка верхней обвязки; 3 - установка подпорок

Изменение высоты навески дверного полотна. Необходимость в изменении высоты навески полотна возникает чаще всего после укладки напольного коврового покрытия. Если размер зазора верхнего притвора достаточен, то между навесами (баутами) разъемной петли можно уложить шайбу. Трущиеся поверхности навесов при этом следует смазать. Если зазор верхнего притвора мал, то можно подстрогать верхнюю четверть дверной коробки. Это намного удобнее, чем подрезать дверное полотно, так как в последнем случае изменение высоты полотна является необратимым. Верхняя четверть коробки должна быть так отшлифована, чтобы дверь свободно закрывалась.

Трансформирующиеся двери и перегородки. Если в квартире мало места, при ремонте и перепланировке следует обратить внимание на откатные, шарнирно-складчатые, либо, подъемно-шторные двери. Трансформирующиеся перегородки перемещаются по стационарным направляющим. При необходимости в любой момент они должны складываться, обеспечивая перемещение всех элементов по горизонтали или вертикали. По этому же принципу сконструированы раздвижные и складчатые двери встроенных шкафов.

Рис. 126. Раздвижные двери встроенного шкафа

Откатные двери. По типу установки откатные двери делятся на: Двери-перегородки; Приставные двери; Выдвижные двери.

Рис. 127. Откатная дверь

Двери-перегородки представляют собой глухие, но чаще остекленные дверные полотна-панели, перемещающиеся по направляющим, либо закрепленным сверху, либо встроенным в пол. Обычно таких панелей - две, три. Но бывают случаи, когда число их доходит до десятка. Панели заходят одна за другую в закрытом состоянии примерно на 30 мм и удерживаются в нужном положении при помощи небольшой направляющей, вмонтированной в пол (рис. 127, 128).

Рис. 128. Раздвижные перегородки

Приставные двери как правило однопольные. Главным их отличием от дверей-перегородок является направляющая, которая крепится не в дверном проеме, а на стене. В открытом состоянии такая дверь «приставляется» к стене рядом с проемом. Длина направляющей равна двойной ширине закрываемого дверного проема. Недостатками такой двери являются необходимость решения маскировки направляющей в интерьере и потеря стенового пространства в месте приставки дверного полотна. Преимущество же в том, что такие двери не требуют увеличения проема в стене.

Выдвижные двери также перемещаются по направляющим, но конструкция дверного блока предусматривает специальный пенал для дверного полотна, маскирующийся под стену. При выборе такой двери нужно обязательно учитывать габариты пенала и возможность перепланировки стен вашего жилища, так как при необходимости расширения дверного проема может потребоваться разрешение на перепланировку. Особенно это важно, если расширяемый дверной проем находится в несущей стене здания. Если же дом только проектируется, имеет смысл уже в проекте заложить возможность установки таких компактных дверей. Причем различные фирмы поставляют на наш рынок такие двери, как в полном комплекте, так и без дверного полотна (рис. 129).

Рис. 129. Дверная коробка (пенал) для выдвигающихся дверей фирмы DI.BI

Последнее имеет ряд преимуществ: во-первых, это намного дешевле, а во-вторых, заказывая несколько обычных распашных дверей для своего жилища, можно заказать еще одно полотно без дверной коробки для конструкции пенальной двери. В этом случае Вы получаете решение всех дверных проемов в едином стиле, от чего выигрывает не только Ваш кошелек, но и весь интерьер в целом. Только при этом нужно учесть некоторые вещи, - это вес дверного полотна и возможную несущую способность каретки, на которую дверное полотно будет навешиваться, а также что дверное полотно должно быть выполнено без притворов и иметь определенную толщину. Всю необходимую информацию Вы сможете получить у продавцов-консультантов.

Рис. 130. Шарнирно-складчатая дверь
1 - длина пакета; 2 - ширина пакета; 3 - с выдвигающейся коробкой; 4 - резиновое уплотнение; 5 - древесно-стружечные плиты; 6 - стопорное приспособление; 7 - двойная стальная раздвижная решетка; 8 - отделочная фанера; 9 - сплошные прокладки с внутренним уплотнением из резины

Шарнирно-складчатые двери. Если Вам надоели распашные двери Вашей квартиры, отнимающие столько места и мешающие лучшей расстановке мебели, но ломать стены для Вас нежелательно, то Ваш выбор - шарнирно-складчатые двери. Они очень похожи на ширмы и их принцип действия заимствован именно у этого древнего предмета интерьера. Для этих дверей также необходимы направляющие, которые могут быть расположены как только сверху, так и сверху и снизу. Материал изготовления таких дверей самый разнообразный, от дерева до пластика. Выпускаются модели, как глухие, так и остекленные. Существует довольно много различных конструкций таких дверей. При выборе дверей такого типа следует обратить внимание на частоту крепления к направляющим складчатого дверного полотна. Чем больше креплений, тем более устойчивой будет Ваша дверь. Перед принятием окончательного решения не поленитесь, несколько раз откройте и закройте понравившуюся конструкцию. Если у двери легкий ход и она тихая, то смело покупайте.

Рис. 131. Подъемно-шторные двери
1 - откос проема; 6 - планка жалюзи; 7 - упор резиновый

Подъемные шторные /жалюзийные/ двери. Конструкция таких дверей очень напоминает рольставни (рис. 131). Подъемные двери обычно применяют для редко посещаемых помещений, как правило, это различного назначения кладовые и подсобные помещения. Эти двери не очень удобны при отсутствии механизации, так как ручка открывания располагается у них внизу. Помните, что все трансформирующиеся двери нельзя располагать на путях эвакуации людей, то есть входные и балконные двери могут быть только распашными!

Рис. 132. Подъемно-шторные двери
1 - откос проема; 2 - направляющая; 3 - футляр барабана; 4 - барабан; 5 - пружина; 6 - планка-жалюзи

Рис. 133. Подъемно-шторные двери
1 - откос проема; 2 - направляющая; 5 - пружина; 6 - планка-жалюзи

Установка трансформирующихся дверей-перегородок. Складывающиеся двери, подвешенные на каретке на одну находящуюся вверху направляющую, легче всего устанавливать и проще всего регулировать после установки. Все устанавливаемые сверху направляющие, независимо от того, несут ли они вес двери или нет, подвергаются воздействию больших нагрузок в процессе эксплуатации двери и должны поэтому прикрепляться к ровной поверхности надежно закрепленных конструктивных элементов. Складывающиеся двери могут быть подобраны в точном соответствии с размерами прохода, в котором они должны устанавливаться, поэтому их можно непосредственно укреплять на потолочных балках. При установке очень тяжелых дверей, для того чтобы выдержать дополнительный вес, следует установить прикрепленную к балкам деревянную раму. Шарнирно-складывающиеся или раздвижные двери обычно имеют высоту стандартной двери, поэтому при использовании их в качестве разделителя помещения необходимо изготовить также деревянную раму, которая укрепляется на балках.

Размещение балок помогает определить место установки дверей. После установления балок и разметки предполагаемого места монтажа дверей необходимо тщательно рассчитать, какую высоту будут иметь двери и их направляющие. Для расчета высоты деревянной рамы, которая будет укреплена на потолке, необходимо измерить в нескольких местах расстояние от потолка до пола вдоль предполагаемой линии установки дверей. Из минимальной величины (вводя, таким образом, поправку на неровности пола и потолка) следует вычесть суммарное значение высоты дверей с направляющей и толщины сухой штукатурки или другого покрытия, которое предполагается укрепить на деревянной раме. В результате будет получена высота деревянной рамы, а ее длина равна расстоянию между стенами. Прикрепите деревянную раму на потолочных балках, смонтируйте направляющую на этой раме и, наконец, установите дверь на направляющих.

Если дверь крепится непосредственно на потолке, то необходимо определить местонахождение балок и прикрепить направляющую непосредственно к ним через покрытие потолка. Для определения месторасположения балок, закрытых потолочным покрытием, следует высверлить небольшое отверстие в потолке и с помощью жесткой проволоки выяснить положение и направление ближайшей балки (рис. 134).

Рис. 134. Определение месторасположения балок
1 - определение размещения балок; 2 - разметка положения дверей

Поскольку балки обычно размещаются параллельно друг другу на равном расстоянии одна от другой, положение двух из них поможет выявить расположение других. Деревянная рама, устанавливаемая параллельно направлению балок, крепится к одной балке вдоль всей ее длины. В случае если деревянная рама должна располагаться между балками и идти параллельно им, то необходимо изготовить промежуточные опоры. Далее необходимо произвести разметку положения дверей (рис.134). Положение деревянной рамы отмечается с помощью натертого мелом шпагата. Если эта линия проходит перпендикулярно балкам, то необходимо отметить положение каждой балки. Эти отметки, несколько смещенные в одну сторону от меловой линии, будут полезны при монтаже деревянной рамы. Концы меловой линии на потолке следует соединить вертикальными линиями с полом, проводя их по стенам. Для того чтобы эти линии были вертикальны, их следует проводить по отвесу. Эти линии помогут позже при монтаже деревянной рамы и правильном размещении дверей.

Рис. 135. Изготовление деревянной рамы

Сбейте деревянную раму, используя доски сечением 100х60 мм и 100 мм гвозди круглого сечения. Отрежьте две концевые вертикальные стойки точно в соответствии с необходимой высотой рамы и прибейте их к торцам верхнего и нижнего оснований рамы. Внутри рамы прибейте вертикальные стойки на расстоянии 400 мм друг от друга. Первая из этих стоек должна быть прибита на расстоянии 200 мм от одной из концевых стоек, а затем на расстоянии 400 мм друг от друга, так чтобы они не располагались непосредственно под балками. Для укрепления рамы установите внутри нее по углам неравнобокие уголки. По меловым отметкам на потолке и стенах прикрепите боковые стойки рамы к стенам, вбивая в стойки гвозди. Проверяйте горизонтальность установки рамы по уровню. Чтобы выровнять каркас, его следует подклинить, то есть забить тонкие деревянные клинья между верхним основанием и потолком. После того как рама будет установлена горизонтально, ее следует прикрепить с помощью 6 мм шурупов с головкой под ключ, завинчиваемых через каждые 600 мм. Теперь можно закрыть раму сухой штукатуркой, листами фанеры или оргалита.

Рис. 136. Установка деревянной рамы на потолке
1 - монтаж деревянной рамы; 2 - подклинивание каркаса; 3 - крепление рамы

Рис. 137. Установка шарнирно-складчатой двери
1 - установка направляющей; 2 - установка двери на направляющей; 3 - монтаж двери

Теперь можно приступать к установке шарнирно-складчатой двери. Первоначально необходимо установить направляющую. Приложите направляющую к деревянной раме и отметьте места сверления отверстий для винтов крепления. Уберите направляющую и просверлите предварительные отверстия для винтов. Затем установите ролики, при помощи которых перемещается дверь, в направляющую, не раздвигая двери. После этого установите дверь под деревянной рамой так, чтобы дверь находилась по одну сторону от направляющей. Прикрепите противоположную сторону к деревянной раме. Передвиньте дверь на укрепленную сторону направляющей и закрепите. С помощью отвеса, спущенного из середины направляющей, отметьте на стене, к которой будет крепиться дверь, вертикальную линию. Вдоль нее установите монтируемую на стене часть дверной панели с монтажными отверстиями. Раздвиньте дверь до противоположной стены. Установите стопорную планку так, чтобы она находилась на одной горизонтальной оси с задвижкой замка и на одной вертикальной оси с осью направляющей, а затем прикрепите ее к стене.

Рис. 138. Установка стопорной планки

Рис. 139. Монтаж направляющей и верхнего кронштейна

Рис. 140. Установка секционных дверей
1 - монтаж нижнего кронштейна для оси двери

Установка секционных дверей несколько отлична от приведенной выше. Перед монтажом направляющей секционной двери на деревянной раме установите в направляющей кронштейн, который удерживает ось, соединенную с верхней частью двери, и резиновый или пластмассовый амортизатор, смягчающий ударное воздействие при закрывании двери. Если двери монтируются по обе стороны перегородки, то верхние кронштейны для осей должны устанавливаться с каждой стороны направляющей, а между ними следует поместить амортизатор. После этого производится монтаж направляющей. Для монтажа нижнего кронштейна для оси двери необходимо передвинуть верхний кронштейн по направляющей к стенке. С помощью отвеса найдите на полу точку, находящуюся точно под гнездом, для оси верхнего кронштейна. Установите нижний кронштейн точно под верхним кронштейном и привинтите его к полу.

Рис. 141. Установка секционных дверей
2 - монтаж и установка двери

Сложив вместе панели двери, вставьте нижнюю ось двери в нижнее гнездо оси. Сдвиньте верхний кронштейн к центру направляющей и установите дверь под ним. Сместите верхний кронштейн так, чтобы его гнездо оказалось над верхней осью. Перемещая верхний кронштейн и дверь к стене, вставьте подпружинный ползун в верхнюю направляющую.

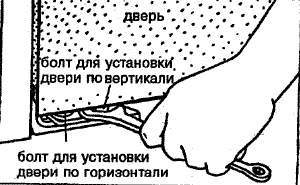

Рис. 142. Регулировка положения двери

Изготовители дверей, как правило, включают в комплект поставки гаечный ключ, который подходит к болтам для установки двери и позволяет затянуть их в нужном положении. Дверь может быть слегка поднята или опущена путем вращения болта для установки двери по вертикали. Однако сначала следует ослабить оба этих болта и, перемещая верхний и нижний кронштейны, добиться распрямления и выравнивания двери. Секционные двери, которые монтируются по обе стороны проема и закрываются перемещением в центр, обычно удерживаются в одной плоскости с помощью металлических кронштейнов. Для их монтажа надо закрыть двери и установить по одному кронштейну на каждой двери сзади.

Рис. 143. Монтаж кронштейнов для установки секций двери в одинаковом положении

Установка дверей-перегородок. Направляющая для подвесных раздвижных дверей-перегородок имеет два параллельных канала (здесь и далее говорится о дверях из двух полотен - на каждое подвижное полотно свой канал перемещения). Каждое полотно дверей держится на каретке, колеса которой входят в эти каналы. При выборе дверей следует учесть, что их высота должна быть на 44 мм меньше высоты прохода, в котором они будут установлены (38 мм приходится на зазор для монтажа направляющей над дверью и 6 мм - на зазор от двери до пола). Ширина каждой из двух половин дверей должна равняться половине ширины прохода плюс 16 мм, чтобы в закрытом положении перекрывание составляло 30 мм.

Рис. 144. Подвеска дверей

Прикрепите направляющую к деревянной раме так, чтобы открытые стороны были обращены к задней стене выделяемого помещения. Подвесьте на направляющей сначала заднюю створку дверей. Вторую створку дверей следует таким же образом подвесить к переднему каналу. Небольшая направляющая с двумя каналами монтируется на полу посередине прохода и помогает удерживать обе створки дверей в параллельном положении, а также препятствует их поперечному смещению при передвижении.

Рис. 145. Крепление напольной направляющей

Рис. 146. Установка дверей по вертикали

Обычно эта направляющая изготовляется из трех частей. При монтаже направляющей установите двери вертикально, поместите центральную часть направляющей между створками и прикрепите ее к полу. Подвесьте двери, не отклоняя их, и вставьте снаружи между створками дверей и боковинками направляющей кусок картона толщиной примерно 1мм. Прикрепите боковинки направляющей к полу (рис. 145). Если створки дверей наклонены по отношению к стенкам, то необходимо ослабить установочные винты на каретках и, подложив под двери клинья, выровнять их, а затем вновь затянуть эти винты (рис. 146).
