Сборка мини-сауны без применения гвоздей и шурупов

Виды и конструктивные особенности бань и саун || Типовые проекты саун || Типовые проекты бань || Строительство бань и саун || Готовые компактные сауны || Сборка мини-сауны без применения гвоздей и шурупов || Оборудование бассейна в банях и саунах || Печи для сауны

Печи-каменки для готовых саун

Раскрывая данную тему, надо сразу оговориться, что описываемая ниже технология может быть применена для саун размерами 2200х2500 мм и высотой потолка до 2400 мм. Второе — речь пойдет о сборке внутренней обшивки сауны, так как именно с ней соприкасается парящийся. Наружная обшивка предполагает применение метизов (гвоздей, шурупов, других металлических деталей). Предлагаемый вариант полностью исключает металлические обжигающие детали внутри сауны. Но снаружи обшивка будет иметь металлические стяжки в виде стержней диаметром 10 мм. Длина стержней будет зависеть от исходных данных проекта сауны.

Теперь непосредственно о технологии сборки. Материалы, которые понадобятся — вагонка толщиной 15...20 мм для «стен» и «потолка» кабины сауны и вагонка «европол» толщиной 30 мм для «пола». Угловые брусья сечением 800х800 мм. Металлические стержни — четыре для стяжки потолка и пола сауны и восемь — для стяжки стен. На концах стержней должна быть нарезана резьба для навинчивания гаек. Наибольшую сложность для изготовления в домашних условиях представляют металлические угловые накладки (рис. 90). Поэтому их лучше приобрести или заказать в мастерской. Таких накладок понадобится восемь.

Рис. 90. Металлическая угловая накладка:
1 - отверстия для вертикальной стяжки; 2 - отверстие для горизонтальной стяжки.

Расход вагонки и других материалов нами не дается, это нетрудно определить, зная ширину доски и размеры выбранного проекта мини-сауны. Итак, берутся брусья 800х800 мм и в них выбираются продольные пазы, равные по ширине толщине досок вагонки (рис. 91).

Рис. 91. Стяжка верхняя и нижняя (потолок и пол):
1 - вагонка; 2 - угловые брусья с пазами; 3 - угловые металлические накладки для вертикальной и горизонтальной стяжек; 4 - стержни горизонтальной стяжки; 5 - гайки горизонтальной стяжки; 6 - отверстия для стержней вертикальной стяжки; 7 - пазы для вагонки; 8 - потолок сауны (расположен ниже стержней стяжки).

Все четыре бруса должны быть строго одинаковой длины, скажем 2400 мм. Когда пазы подготовлены, берутся две доски вагонки и обрезаются по длине, равной длине будущей стены сауны. Пусть это будет 2500 мм. Вложив эти две вагонки в пазы двух брусьев (сверху и снизу), зафиксируем такое взаимное расположение будущих угловых брусьев досками на гвоздевом соединении. Это будет временная фиксация, которая убирается только по окончании стяжки сауны. В пазы зафиксированных брусьев вставляются доски вагонки, предварительно обрезанной по длине 2500 мм. Вагонки наращиваются последовательно на нижнюю доску, которая тоже фиксируется обычными гвоздями, забитыми наполовину их длины. Еще раз повторим, что все гвозди, применяемые для временной фиксации брусьев и досок, должны быть впоследствии удалены. Если последняя (верхняя) вагонка выступает над кромкой бруса, она должна быть обрезана и составлять с кромками брусьев одну прямую линию (рис. 92). Это очень важно, так как в противном случае много времени может уйти на конопачение щелей между стенами, потолком и полом сауны.

Рис. 92. Горизонтальная и вертикальная стяжка сауны (вид сбоку):
1 - пол сауны (вагонка "европол"); 2 - потолок сауны (вагонка 20 мм); 3 - стены сауны (вагонка 15-20 мм); 4 - гайки вертикальной стяжки; 5 - гайки горизонтальной стяжки; 6 - рама-фундамент кабины сауны; 7 - угловые брусья.

Таким же образом собираются вторая и третья стены сауны. Сборка же четвертой стены, которая будет иметь дверь, предполагает свои особенности. Дело в том, что перед сборкой этой стены вами должна быть уже приобретена дверь. Изготавливать дверь для сауны самому нет никакой необходимости. Во-первых, ваше мастерство может не позволить сделать ее качественно, во-вторых — это займет много времени. Конечно, любая дверь предполагает наличие метизов (дверные петли). Но внутри сауны петли (их выступающая часть) не будут находиться. Двери любой бани и сауны открываются только наружу, поэтому при закрытой двери петли изолируются от внутреннего пространства сауны. А если у приобретенной двери металлическая ручка, ее надо сразу заменить на деревянную ручку-кнопку. Дверная коробка одной стороной крепко привинчивается к брусу (на рис. 93 — к левому брусу).

Рис. 93. Сборка стены сауны с дверью:
1 - угловые брусья; 2 - дверная коробка; 3 - крепление коробки к угловому брусу.

На верхнем и правом боковом брусьях дверной коробки выбираются пазы для вагонки. На рисунке вагонки пронумерованы для наглядности объяснения. Вагонки 4-10 будут входить в пазы — справа - углового бруса будущей «стены», а слева — в паз дверной коробки. Вагонка 1-3 войдет в пазы обеих угловых брусов — левого и правого. Как и в предыдущих случаях, оба угловых бруса предварительно соединены (зафиксированы) по ширине, соответствующей расчетной для выбранного проекта сауны. Итак, все четыре стены готовы к сборке. Теперь очередь за «потолком» и «полом». Собираются они одинаково. Потребуется четыре бруса расчетных размеров (рис. 94).

Рис. 94. Принцип сборки потолка и пола:
1, 2, 4 - угловые брусья; 3 - вагонка.

В боковых брусьях 3 выбираются пазы для вагонки. Во всех брусьях делаются выборки для соединений «ласточкин хвост». Досками с гвоздями осуществляется временная фиксация боковых брусьев 2 и нижнего (по рисунку) бруса 4. Брус 1 будет соединен только после того, как в пазы брусьев 2 войдет последняя доска вагонки. После всего этого доски временной фиксации убираются. Итак, стены, потолок и пол будущей сауны собраны. На очереди этап стяжки всех элементов конструкции. Для этого вместе с помощниками устанавливаем «стены» на площадку «пола» и временно фиксируем с помощью досок и тех же гвоздей. На каркас накладываем «потолок». На противоположные по диагонали углы потолка прикладываем подготовленные металлические накладки 3 (рис. 91), продеваем в отверстия стержень 4 и навинчиваем на резьбу стержня с двух концов гайки 5. Гайки ни в коем случае не затягивать. Затем таким же образом готовим к стяжке два противоположных по диагонали угла потолка. Потолок сауны при этом должен быть под стержнями стяжки. Пол готовится таким же образом. Затем продеваем в отверстия 1 (рис. 90) стержни вертикальной стяжки. На каждом углу их будет по два. Теперь можно начинать подтягивать все болты стяжки. Этап очень ответственный, так как велика вероятность появления перекосов. Изнутри собираемой кабины сауны надо все время проверять с помощью угломера как верхние, так и нижние углы. Они все время должны быть равны 90°. Когда появилось убеждение, что все идет хорошо, можно убирать все прибитые гвоздями доски, с помощью которых осуществлялась временная фиксация собираемой конструкции. Последним будет этап постановки всей конструкции на раму-фундамент с помощью рычагов. Собранную таким образом сауну можно эксплуатировать без сборки внешней обшивки, если условия предполагают разборку сауны через какой-то промежуток времени. Приступая к внутреннему оборудованию сауны (сооружению полок) вы уже можете применять гвоздевые соединения, но обязательно по технологии, изображенной на рис. 95.

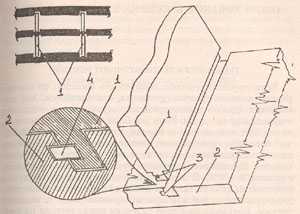

Рис. 95. Гвоздевое соединение для бань и саун:
1 - внутренняя поверхность; 2 - внешняя поверхность; 3 - соединяемые доски; 4 - шляпка гвоздя (головка шурупа); 5 - деревянная пробка; 6 - углубление для пробки.

Гвозди должны быть закрыты деревянной пробкой, забиваемой в подготовленное отверстие глубиной не менее 7 мм. Такое углубление готовится сверлом, диаметр которого на 1—2 мм больше диаметра шляпки гвоздя (головки шурупа). Если ваши столярные навыки довольно высоки, при изготовлении полок можно также обойтись без гвоздей и шурупов. Соединения осуществляются при помощи «ласточкиного хвоста» (рис. 96) и соединения в шпунт с применением деревянной шпонки длиной не менее 30 мм (рис. 97). Для такой шпонки делается выборка. Если такую шпонку затем надо будет извлечь, в нее ввинчивается шуруп на половину длины. Затем головка шурупа захватывается плоскогубцами и шпонка легко вытаскивается.

Рис. 96. Вариант сборки полок сауны с помощью соединения "ласточкин хвост":
1 - полка; 2 - соединение "ласточкин хвост"; 3 - доска-основа

Рис. 97. Соединение планки жесткости с полкой:
1 - планка; 2 - полка; 3 - пазы для шпонки; 4 - деревянная шпонка.

Примечание: Изображенное на рис. 97 соединение с применением деревянной шпонки может быть применено и при сплачивании брусьев потолка и пола (рис. 94). Длина шпонки в этом случае должна быть не меньше 50 мм.
