Бутовой кладкой называется кладка из природных камней, имеющих неправильную форму, с двумя примерно параллельными поверхностями (постелями). К природным камням, пригодным для кладки, относят известняк, песчаник, ракушечник, туф, гранит, а также булыжный камень для возведения фундаментов зданий высотой до двух этажей. Используемые в строительстве бутовые камни обычно имеют массу до 30 кг. Камни большей величины предварительно раскалывают на более мелкие. Этот процесс называется плинтовкой. Одновременно с плинтовкой скалывают острые углы камней, делают так называемую приколку камней, подгоняя их форму под параллелепипед. Для плинтовки камней применяют прямоугольную кувалду массой около 5 кг, а для обработки камней — молоток-кулачок массой 2,3 кг, которым скалывают острые углы (рис. 36). Этим же молотком осаживают и расщебенивают бутовый камень при кладке. Кроме инструментов, изображенных на рис. 36, в бутовой кладке используют те же инструменты, что и в кирпичной.

Рис. 36. Инструменты для бутовой кладки.
а - металлическая трамбовка; б - молоток-кулачок.

При бутовой кладке трудно достигнуть такой тщательной перевязки, как при кладке из кирпича, так как камни не имеют правильной формы и неодинаковы по размерам. Поэтому подбор и расположение камней в верстовых рядах и в забутке кладки делают для обеспечения перевязки таким образом, чтобы при возведении стен камни можно было укладывать попеременно: то длинной стороной — ложками, то короткой — тычком. Следовательно, в каждом ряду кладки последовательно чередуются тычковые и ложковые камни как в верстах, так и в забутке. В смежных рядах над тычковыми укладывают ложковые камни, а над ложковыми — тычковые. Таким способом обеспечивают перевязку швов бутовой кладки, которая аналогична цепной перевязке при кладке из кирпича. Также раскладывают камни в рядах при пересечении и в углах стен (рис. 37).

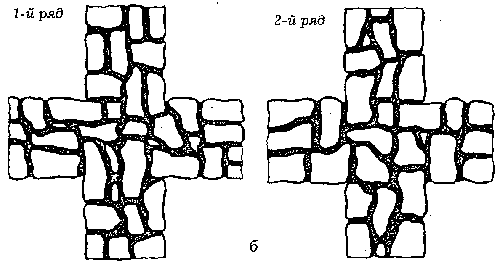

Рис. 37. Перевязка кладки из бутового камня.
а - стены; б - пересечения стен; в - углы.

Камни при кладке подбирают и подгоняют так, чтобы по возможности создать одинаковую высоту ряда кладки в пределах от 20 до 25 см и горизонтальность швов. При этом можно укладывать по 2-3 тонких камня в одном ряду кладки, а некоторые крупные камни могут входить в 2 смежных ряда кладки. Бутовую кладку выполняют «под лопатку», «под скобу» и «под залив» (рис. 38).

Рис. 38. Виды бутовой кладки.
а - "под лопатку"; б - под "скобу"; в - в опалубке; г - враспор.
1 - верстовые камни; 2 - раствор; 3 - уложенное щебнем основание; 4 - постелистые камни первого ряда.

Кладку под «лопатку» выполняют горизонтальными рядами толщиной по 25 см с подбором и приколкой камней, расщебенкой (заполнением) пустот и перевязкой швов. Первый нижний ряд укладывают по подготовленному основанию насухо из крупных постелистых камней, обращенных постелью вниз. Чтобы камни плотно прилегали к основанию, их осаживают трамбовкой. Затем заполняют пустоты между ними мелкими камнями или щебнем и заливают жидким раствором (при осадке конуса 13-15 см) до заполнения всех пустот между камнями. Расщебенку уплотняют также трамбованием. Далее кладку ведут порядно, соблюдая перевязку, на пластичном растворе. Подвижность раствора для кладки должна соответствовать погружению эталонного конуса на 4-6 см.

Процесс кладки способом «под лопатку» выполняют в следующем порядке. Каждый последующий ряд начинают с укладки верст. Перед возведением внутренней и наружной версты на углах, пересечениях и через каждые 4-5 м на прямых участках стены укладывают на растворе маячные камни. По маячным камням с обеих сторон кладки натягивают причалки, по которым в процессе кладки проверяют горизонтальность ряда и прямолинейность лицевой поверхности фундаментов и стен. Камни для верстовых рядов, подобранные по высоте, сначала выкладывают насухо, чтобы найти наиболее устойчивое положение в кладке. Затем камень приподнимают, настилают слой раствора толщиной 3-4 см и устанавливают камень окончательно, осаживая его молотком. Уложив версты, приступают к заполнению забутки.

Раствор под забутку, как и для верстовых рядов, подают лопатой и расстилают с излишком, чтобы при укладке камней он выдавливался в вертикальные швы между камнями. Забутку можно делать из камней любых размеров и формы с плотной посадкой (без качания) на постель и с соблюдением перевязки, чередуя тычки с ложками. Для более плотной посадки камни осаживают трамбовкой или молотком. Необходимо следить за тем, чтобы камни не соприкасались друг с другом без раствора, так как это значительно снижает прочность кладки. После укладки забутки выполняют расщебенку кладки, осаживая в раствор слабыми ударами молотка щебень и мелкие камни. Поверхность уложенного ряда кладки выравнивают, добавляя раствор лишь в углубления между камнями. Следующие ряды кладки выполняют в той же последовательности.

Кладку «под скобу» используют при возведении простенков и столбов. Эта кладка — разновидность кладки «под лопатку», и ее выполняют из камней одинаковой высоты, подбираемых с помощью шаблона.

Кладка с приколкой лицевой поверхности также разновидность кладки «под лопатку». При выполнении этой кладки неровности на лицевой поверхности камней, укладываемых в наружную или внутреннюю версту, предварительно окапывают. С приколкой лицевой поверхности обычно выкладывают столбы и стены подвалов.

Кладку в опалубке способом «под лопатку» выполняют для получения гладкой поверхности обеих сторон стены при малопостелистом и неровном бутовом камне. В этом случае подбор более постелистых камней для верстовых рядов и углов можно не делать.

Кладку «под залив» выполняют из рваного бутового или булыжного камня без подбора камней и выкладки верстовых рядов. Кладку «под залив» делают в опалубке, которую устанавливают в траншеях после окончания земляных работ. Если грунт плотный, то при глубине траншей до 1,25 м можно вести кладку и без опалубки враспор со стенками траншеи. Первый слой бутового камня высотой 20—25 см укладывают на сухое основание без раствора враспор со стенками и уплотняют трамбованием. Затем заполняют все промежутки между камнями мелким камнем и щебнем. Уложенный слой заливают жидким раствором так, чтобы все пустоты были заполнены. Последующую кладку ведут таким же образом горизонтальными рядами высотой 20-25 см, заливая раствором каждый ряд кладки.

Бутовая кладка «под залив» вследствие малой ее прочности допускается только для фундаментов зданий высотой до 10 м и только при строительстве на непросадочных грунтах.

Кладка с применением виброуплотнения имеет прочность на 25-40% больше прочности кладки, выполненной способом «под лопатку». Камни укладывают в такой последовательности: 1-й ряд — насухо, пустоты между камнями заполняют щебенкой, а затем расстилают раствор слоем 40-60 см и уплотняют кладку до тех пор, пока раствор не перестанет проникать в кладку. Далее укладывают на растворе следующий ряд камня способом «под лопатку», покрывают его раствором и вновь уплотняют. Такая кладка делается в опалубке или враспор со стенками траншей в плотных грунтах.

Циклопическая кладка применяется, когда требуется создать декоративную поверхность. Для этого бутовую кладку выполняют способом «под лопатку», а для лицевой поверхности кладки применяют специально подобранные камни, располагая их в вертикальных рядах так, чтобы создать рисунок из швов между ними.

Рис. 39. Циклопическая кладка.

Эти швы делают также выпуклыми (шириной 2—4 см) и расшивают их. Иногда для кладки углов при этом используют грубо отесанные камни, укладывая их вперевязку с кладкой стены. Применяют также циклопическую облицовку обычной бутовой кладки постелистыми камнями после возведения кладки.
