Часть стены, перекрывающая оконный или дверной проем, называется перемычкой. Если нагрузка от перекрытий передается на стену непосредственно над проемом, применяют несущие сборные железобетонные перемычки. При отсутствии такой нагрузки для перекрытия проемов шириной менее 2 м применяют железобетонные ненесущие или рядовые кирпичные перемычки в виде кладки на растворах повышенной прочности с арматурными стержнями для поддержания кирпичей нижнего ряда. Вместо рядовых иногда делают клинчатые перемычки, которые служат в то же время архитектурными деталями фасада.

С этой же целью при пролетах до 3,5—4 м часто возводят арочные перемычки. Кладку арочного типа используют также для устройства перекрытий в зданиях: такие перекрытия называют сводчатыми (сводами). При кладке перемычек все продольные и поперечные швы обязательно целиком заполняют раствором, так как такая кладка работает не только на сжатие, но и на изгиб. При слабом заполнении раствором вертикальных швов под влиянием нагрузок сначала происходит сдвиг отдельных кирпичей, а затем разрушение кладки.

Рядовые перемычки. Рядовые перемычки выкладывают из отборного целого кирпича с соблюдением горизонтальности рядов и правил перевязки обычной кладки. Высота рядовой перемычки 4-6 рядов кладки, а длина — на 50 см больше ширины проема. Для кладки перемычек применяют раствор марки не ниже 25. Под нижний ряд кирпича в перемычке в слое раствора толщиной 2—3 см укладывают не менее трех стержней арматуры из круглой стали диаметром не менее 6 мм, обычно из расчета по одному стержню сечением 0,2 см² на каждые полкирпича толщины стены, если по проекту не требуется более сильного армирования. Арматура воспринимает растягивающие усилия, возникающие в кладке. Концы круглых стержней пропускают за грани проема на 25 см и загибают вокруг кирпича (рис. 34).

Рис. 34. Кладка рядовых перемычек.
а - фасад; б - разрез; в - кладка по дощатой опалубке; г - кладка на инвентарных кружалах.
1 - арматурные стержни; 2 - доски; 3 - деревянные кружала; 4 - трубчатые кружала.

Рядовые перемычки делают с применением временной опалубки из досок толщиной 40-50 мм. По ней расстилают раствор, в который затем втапливают арматурные стержни. Концы опалубки опирают на кирпичи, выпущенные из кладки; после снятия опалубки их срубают. Иногда концы опалубки вставляют в борозды на откосах проемов, которые закладывают после снятия опалубки. Если ширина проема больше 1,5 м, то под опалубку в середине подставляют стойку или опалубку опирают на деревянные кружала (доски, поставленные на ребро).

Применяют инвентарные трубчатые опоры-кружала. Их делают из двух отрезков труб диаметром 48 мм, вставленных в третий отрезок трубы диаметром 60 мм. При закладке кружал трубы раздвигают так, чтобы концы меньшего диаметра заходили внутрь борозд, оставленных в кладке. На каждый проем ставят два кружала, их можно устанавливать и в том случае, когда в проеме уже есть оконные и дверные блоки. При других типах кружал проем можно заполнять блоками только после снятия опалубки перемычки.

Клинчатые и лучковые перемычки. Клинчатые и лучковые перемычки выкладывают из обыкновенного керамического кирпича путем образования клинообразных швов, толщина которых внизу перемычки не менее 5 мм, вверху не более 25 мм. Кладку ведут поперечными рядами по опалубке, удерживаемой кружалами. До начала кладки перемычки возводят стену до уровня перемычки, выкладывая одновременно опорную ее часть (пяту) из подтесанного кирпича (шаблоном определяют направление опорной плоскости, т. е. угол ее отклонения от вертикали). Затем на опалубке размечают ряды кладки с таким расчетом, чтобы число их было нечетным, учитывая при этом толщину шва. Ряды кладки в данном случае считают не по вертикали, а по горизонтали. Центральный нечетный ряд кирпича называют замковым. Он должен находиться в центре перемычки в вертикальном положении. Кладку клинчатых и лучковых перемычек ведут равномерно с двух сторон от пяты к замку таким образом, чтобы в замке она заклинивалась центральным нечетным кирпичом. Правильность направления швов проверяют шнуром, укрепленным в точке пересечения сопрягающихся линий опорных частей (пят). При пролетах более 2 м кладка клинчатых перемычек не допускается.

Арочные перемычки и своды. Арочные перемычки, а также арки и своды выкладывают в такой же последовательности, как и клинчатые перемычки. Швы между рядами должны быть перпендикулярны кривой линии, образующей нижнюю поверхность арки, и наружной поверхности кладки. Швам кладки придают клинчатую форму с уширением наверху и сужением внизу. Такое расположение рядов кладки и разделяющих их постелей соответствует первому правилу разрезки кладки, так как в арках и сводах усилие от нагрузки меняет свое направление, действуя по касательной к кривой арке. Постели рядов оказываются перпендикулярными направлению давлений (рис. 35).

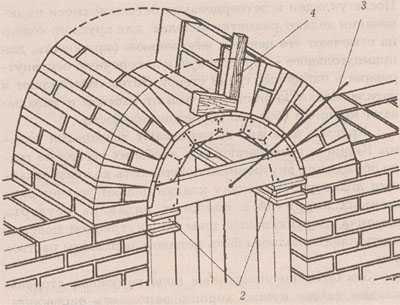

Рис. 35. Кладка перемычек:
а - клинчатой; б - лучковой; в - швы кладки; г - арочной.
1 - направление опорной плоскости; 2 - замковый кирпич; 3 - шнур; 4 - шаблон угольник; 5 - клинья.

Кладку арочных перемычек ведут по опалубке соответствующей формы в такой же последовательности, как и кладку клинчатых перемычек. Направление радиальных швов и правильность укладки каждого ряда проверяют по шнуру, закрепленному в центре арки. Шнуром и шаблоном-угольником, одна из сторон которого имеет очертание, соответствующее кривизне арки, определяют и проверяют положение каждого ряда кладки. Конструкция опалубки для кладки сводов и арок должна быть такой, чтобы она могла обеспечить равномерное опускание ее при распалубливании. Для этого под кружалами ставят клинья, при постепенном ослаблении которых опалубка опускается. Сроки выдерживания арочных и клинчатых перемычек на опалубке в зависимости от температуры наружного воздуха в летних условиях и марки раствора могут быть от 5 до 20 суток, а перемычек рядовых — от 5 до 24 суток.

Кирпичные колодцы. Кирпичные колодцы делают при прокладке подземных коммуникаций и строительстве сооружений, имеющих подземные устройства. В зависимости от назначения и размеров колодцы выкладывают круглыми или прямоугольными со стенками толщиной не менее одного кирпича. Для кладки колодцев применяют керамический кирпич и цементно-известковые или цементные растворы. До начала кладки колодца по выровненному грунту устраивают бетонное основание толщиной 10-15 см. После укладки и затвердевания бетонной смеси на основании делают разметку колодца: для круглого колодца отмечают его центр и внутреннюю окружность, для прямоугольного — продольную и поперечную оси, внутренние и наружные грани стенок. Затем заготовляют и раскладывают кирпич, расстилают раствор и укладывают кирпич в обычной последовательности.

Круглые колодцы выкладывают тычковыми рядами. Кирпичи располагают так, чтобы их тычковые грани образовали внутреннюю поверхность колодца заданного диаметра. Перевязку кладки делают за счет смещенных кирпичей в смежных рядах на четверть кирпича. Вертикальные швы на внутренней поверхности кладки должны быть целиком заполнены раствором. Значительно уширенные швы наружной стороны кладки также нужно хорошо заполнять раствором, особенно при устройстве колодцев во влажных грунтах. При малом диаметре колодца эти швы заделывают раствором, а в колодцах большого диаметра — для экономии раствора — швы расщебенивают.

Круглые колодцы обычно имеют в нижней части рабочую камеру, диаметр которой значительно больше диаметра верхней части (горловины). Переход от рабочей камеры к горловине делают с постепенным напуском, величина которого в каждом ряду кладки составляет от 1,5 до 3 см. Сужение кладки устраивают только с трех сторон, оставляя одну сторону отвесной на всю высоту колодца. На этой стороне устанавливают ходовые скобы, которые заделывают по ходу кладки в кирпичную стенку через 5-6 рядов по высоте в шахматном порядке с таким расчетом, чтобы они образовывали лесенку.
