Дверь на любой вкус.

Набор для изготовления современной гаражной двери

Несмотря на внушительные размеры и сложную конструкцию, новую гаражную дверь устанавливать легко. В самом деле, вся работа заключается в несложной сборке готовых деталей. Если уже готов дверной проем, человеку «с руками» потребуется для сборки не больше дня.
Секционная открывающаяся вверх дверь (как показана здесь) имеет несколько преимуществ перед традиционными петельными дверями и одностворчатой «вверх-и-назад» дверью (см. далее), у которых распашной принцип. Секционной двери не нужно дополнительное место перед гаражом. Она легко открывается и закрывается даже тогда, когда гараж покрыт толстым слоем снега. Натяжение пружины работает на комфорт. Дверь взлетает и опускается легко, без особых усилий. Кроме того, секционная дверь хорошо сочетается с электрическим механизмом для подъема дверей. Ваш гараж должен быть достаточно просторным, чтобы вместить верхние направляющие и пружины, которые выступают над верхним краем двери на 375-450 мм. Секционные двери снабжены либо торсионными пружинами, кольца которых вращают вал над верхним краем проема, или пружинами растяжения, которые осуществляют тягу вдоль верхних горизонтальных направляющих.

Любой из типов пружин может вызвать опасную вибрацию металлических деталей при внезапном освобождении пружины. Поэтому в процессе установки требуется максимальная осторожность. Торсионные пружины закручиваются и регулируются стальными штырями, которые вставлены в отверстия пружинных блоков. Удостоверьтесь, что штыри плотно входят в отверстия. Натяжные пружины должны устанавливаться и регулироваться при поднятой и зафиксированной двери, чтобы пружины и тросы не были под нагрузкой.

Конструкция секционной двери. Горизонтальные секции, соединенные между собой петлями, — вот суть этой подъемной двери для гаража. Петли на обеих сторонах двери и кронштейны в углах снабжены роликами. Эти ролики передвигаются по направляющим рельсам, которые уже соединены с боковыми стойками металлической рамы. Горизонтальные направляющие фиксируются к потолочным балкам с помощью решетчатых уголков. Пластиковые и резиновые прокладки с боков, сверху и снизу двери предохраняют от сквозняка и дождя. В данном случае дверь крепится торсионными пружинами над дверью. Тросы идут от кронштейна у нижнего края двери к барабану на валу пружины, который закреплен над дверным проемом. Вал вращается под действием двух торсионных пружин, степень натяжения которых регулируется вращением двух конусов для точной балансировки массы двери.

Установка секций

1. Крепление рамы. Разложите секции рамы на полу гаража и соберите их с помощью прилагаемых винтов. Закрепите фиксирующий стержень-распорку между двумя сторонами рамы, которые должны быть параллельными. Вместе с помощником поставьте собранную раму в проем и подоприте ее брусьями 50 на 50 мм. Ваш помощник держит раму, а вы проверяете ее вертикальность и выверяете углы с помощью уровня. При необходимости подрегулируйте косяки рамы клиньями. Прикрепите раму к проему пробками и шурупами в каждой намеченной точке крепления. Уберите фиксирующий стержень-распорку.

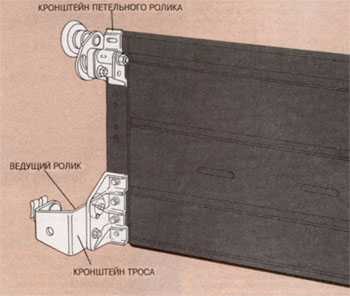

2. Навеска приспособлений. Используя наборные детали (типичные соединения сборки показаны), привинтите кронштейны тросов соответственно отверстиям в нижних углах нижней секции. Затем прикрепите к верхним углам каждой секции кронштейны петельных роликов и, наконец, вставьте нижние створки промежуточных петель в верхние торцы всех (за исключением верхней) секций.

3. Укладка секций. Вставьте нижнюю секцию сверху в вертикальные направляющие и осторожно опустите вниз до упора. Уровнем проверьте горизонтальность секции. Если надо, подровняйте ее. Вставьте таким же способом следующую секцию в вертикальные направляющие и положите ее на нижнюю секцию. Прикрепите верхние клапаны промежуточных петель к нижней части второй секции соответствующими болтами. Затем по инструкции изготовителя поставьте замок, укладывайте следующие секции в порядке, указанном изготовителем, отрегулируйте петли роликов.

4. Установка горизонтальных направляющих. Привинтите криволинейную секцию направляющей к кронштейну (вверху каждого косяка). Пока помощник держит горизонтальную направляющую в нужном положении, привинтите ее к криволинейной секции специальной контргайкой. Убедитесь, что все соединения как следует подогнаны и что головки болтов не выступают в просвет направляющих. Временно привяжите свободный конец горизонтальной направляющей к потолочным перекрытиям и вставьте противоположные криволинейную секцию и горизонтальную направляющую.

5. Закрепление направляющих. Привинтите фиксирующий стержень-распорку к свободным концам горизонтальных направляющих. Прикрепите направляющие к потолку или стенам, используя секции решетчатых углов в рекомендуемых интервалах, и проверьте горизонтальность направляющих. Если перекрытия потолка параллельны горизонтальным направляющим, закрепите решетчатые углы винтами к перекрытиям над местом расположения горизонтальных направляющих. Поднимите свободный конец каждой направляющей на 25 мм выше дверного торца, затем отрежьте часть решетчатого угла, чтобы он вертикально уместился между потолком и направляющей, оставьте для регулировки допуск в 50-75 мм и привинтите направляющую к фиксирующему углу. Пусть ваш помощник поднимает дверь до тех пор, пока две секции не окажутся в горизонтальных направляющих. Разведите траки в стороны, чтобы создать просвет в 10 мм между каждой направляющей и краями двери, затем срежьте и привинтите скреп между вертикальной и горизонтальной ветвями решетчатого угла. Если потолочные перекрытия перпендикулярны горизонтальным направляющим, то закрепите брусья сечением 100 на 50 мм двумя 87-миллиметровыми шурупами №10 с каждого конца между перекрытиями и прикрепите горизонтальную ветвь решетчатого угла к брусу. Если же потолочных перекрытий нет, то прибейте к стропилам прямоугольные балки, чтобы крепить на них концы направляющих.

6. Сборка и навеска торсионной пружины. Закройте дверь, возьмите две половины вала торсионной пружины (вставка) и соедините их специальной муфтой, которую затяните болтами и гайками. Помощник держит собранную деталь, вы привинчиваете один из кронштейнов пружинного вала к барабану троса на каждом выступающем конце горизонтальной направляющей. Поставьте кронштейны вала на верхний торец дверной коробки и прикрепите их к верхней несущей перекладине болтами. Проверьте горизонтальность вала.

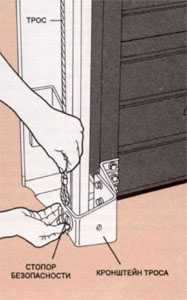

7. Присоединение троса. Ослабьте муфту вала, чуть отпустив винты. Снимите зажимы с барабанов, потяните трос вниз и наденьте его концевую петлю на втулку в кронштейне троса. Закрепите петлю с помощью стопора безопасности.

8. Закручивание пружины. Вставьте деревянные клинья между барабанами и стеной, а рычаги в соответствующие отверстия. Затягивайте прижимную гайку, поворачивая рычаги в сторону, указанную стрелкой, на число оборотов по инструкции. Переставляйте рычаги из отверстия в отверстие по мере вращения. Для подсчета витков проведите мелом горизонтальную линию через витки пружины. Образование линией полной спирали соответствует одному обороту. Будьте осторожны, вращайте рычаги медленно, держите их покрепче. Затяните потуже болты, фиксирующие пружину. Другую пружину закрутите таким же способом. Разблокируйте барабаны, удалив клинья. Посмотрите через смотровую щель в соединительной муфте — концы пружинного вала должны быть плотно пригнаны друг к другу. Затяните гайки, фиксирующие муфту к валу.

9. Регулировка равновесия. Откройте дверь до упора — горизонтальные направляющие должны быть параллельны открытой настежь двери, а верхняя ее кромка — параллельна фиксирующему стержню-распорке. Если нужно, опустите дверь, ослабьте винты, фиксирующие соответствующие решетчатые углы, разведя их в стороны на 10 мм, пока горизонтальные направляющие и фиксирующий стержень-распорка не станут параллельны открытой двери. Затяните все болты и шурупы. Проверьте балансировку двери. Она открывается и закрывается гладко? Если нет, откорректируйте балансировку, закройте дверь, немного затяните или ослабьте натяжение пружины и снова проверьте, как работает дверь. Обе пружины должны быть закручены на одно и то же число оборотов. Еще раз максимум осторожности при регулировке натяжения пружины.

Односекционная подъемная гаражная дверь

---
