Раскладка кирпича

Подготовка неполномерных кирпичей. Для правильной перевязки швов кладки вертикальных ограничений, мест примыкания и пересечения стен, при кладке столбов и простенков требуются неполномерные кирпичи: четвертки, половинки и трехчетвертки (рис. 15, линиями поверх кирпичей показаны условные обозначения, применяемые в строительных чертежах).

Рис. 15. Кирпичи.
1 - целый; 3/4 - трехчетвертка; 1/2 - половинка; 1/4 - четвертка.

Их обычно заготовляют сами каменщики непосредственно на рабочем месте в процессе производства работ. Для получения четверток, трехчетверток и половинок в целях экономии необходимо использовать кирпичи, имеющие отбитые углы или другие дефекты. Каждый должен уметь точно определять размер требуемого неполномерного кирпича и правильно отрубать его. Это необходимо потому, что при неправильных размерах укладываемых неполномерных кирпичей нарушается перевязка швов и увеличивается расход раствора, а это снижает прочность кладки. Чтобы правильно отмерить длину неполномерного кирпича, на ручке молотка делают зарубки, соответствующие длинам частей кирпича. Линию обрубки кирпича отмечают лезвием молотка. Затем делают насечку ударом молотка сначала по ложку одной стороны, потом по ложку другой стороны и, наконец, сильным ударом перерубают кирпич по отмеченной линии.

Рис. 16. Приемы рубки и тески кирпича.
а - отмеривание длины; б - проставление отметки на рукоятке молотка; в - проверка длины частей кирпича; г - проставление линии рубки; д - насечка; е - рубка; ж - неверный способ рубки; з - рубка кельмой; и - рубка на ложку; к - теска.

При рубке кирпича удар молотка должен быть направлен перпендикулярно ложку, в противном случае линия обрубки может оказаться неправильной и получится неполномерный кирпич с косым торцом. Если кирпич надо расколоть вдоль, то сначала наносят легкие удары по четырем его плоскостям, а затем сильным и коротким ударом по линии обрубки на торце кирпича раскалывают его на требуемые части. Кирпич также можно рубить ребром кельмы. При простой теске кирпича, употребляемого для кладки поясков закругленной формы и других частей здания, пользуются молотком-кирочкой.

Расстилание и разравнивание раствора на постели. Очень важным моментом в процессе кирпичной кладки является равномерное по толщине расстилание раствора — от этого зависит, будут ли одинаковыми его обжатие и плотность в кладке. Для ложкового верстового ряда раствор расстилают в виде грядки шириной 80-100 мм, для тычкового — 200—220 мм. При кладке в пустошовку, т. е. когда швы оставляют незаполненными на глубину 10 мм от наружной поверхности стены, раствор расстилают с отступом от лица версты на 20-30 мм. При кладке с полным заполнением швов раствор расстилают с отступом от лицевой поверхности стены на 10-15 мм. Толщина грядки раствора, уложенного на стене, в среднем должна быть 20-25 мм. Это обеспечивает при укладке кирпича толщину шва 10-12 мм. Качество кирпичной кладки зависит не только от правильности расстилания и разравнивания раствора на постели, но и от свойства раствора. Например, известковые или смешанные цементно-известковые или цементно-глиняные растворы, обладающие большой пластичностью, легко расстилаются, разравниваются по кладке и равномерно уплотняются при укладке кирпича.

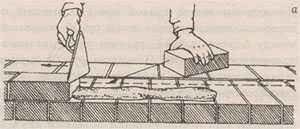

Рис. 17. Кладка кирпичей.
а - разравнивание раствора; б - намазывание раствора на кирпич.

Цементные растворы менее пластичны, их труднее расстилать и разравнивать. Для повышения пластичности цементных растворов в них добавляют пластифицирующие добавки в процессе приготовления. Пластифицированные растворы медленнее расслаиваются и после нанесения на пористое основание слабо отдают воду, что обеспечивает твердение вяжущего вещества в растворах в нормальные сроки. Подвижность раствора для кирпичной кладки стен и столбов из обыкновенного керамического или силикатного кирпича в зависимости от способа кладки, вида и состояния кирпича характеризуется погружением эталонного конуса на 9-13 см. При кладке стен из пористо-пустотелого и пустотелого кирпича применяют раствор с подвижностью не более 7-8 см, чтобы предотвратить потери его при затекании в дыры и пустоты кирпича и избежать ухудшения теплотехнических свойств кладки. Подвижность растворов следует повышать за счет введения пластифицирующих добавок до погружения конуса на 12-14 см при кладке в жаркую погоду из сухого кирпича.

При кладке стен расстилают раствор под ложковые ряды через боковую грань лопаты, а под тычковые ряды — через ее передний край; растворную грядку разравнивают тыльной стороной лопаты. При укладке забутки раствор набрасывают лопатой в корыто, образованное между верстами, и разравнивают также тыльной стороной лопаты. При кладке отдельно стоящих столбов небольшого сечения раствор подают на середину столба, а затем расстилают и разравнивают кельмой по всему ряду в процессе укладки кирпича. При кладке столбов большего сечения раствор расстилают так же, как и при возведении стен. На участках стен с большим количеством дымовых и вентиляционных каналов раствор между каналами расстилают кельмой, причем его берут со сплошной части стены или же с внутренней версты, куда раствор подают заранее. Непосредственно перед подачей на стену раствор перемешивают (перелопачивают), так как за время, пока он лежит в ящике, тяжелые частицы (песок) оседают, происходит расслоение раствора и он становится неоднородным.

Способы кладки. Кладку верст ведут тремя способами: вприжим, вприсык и вприсык с подрезкой раствора, а забутки — в полуприсык. Выбор способа кладки зависит от пластичности раствора, состояния кирпича (сухой или влажный), времени года и требований к чистоте лицевой стороны кладки.

Способом вприжим (рис. 18) выкладывают стены из кирпича на жестком растворе (осадка конуса 7-9 см) с полным заполнением и расшивкой швов. Этим способом укладывают как ложковые, так и тычковые версты. При этом раствор расстилают с отступом от лица стены на 10-15 мм. Разравнивают раствор тыльной стороной кельмы, перемещая ее от уложенного кирпича и устраивая растворную постель одновременно для трех ложковых или пяти тычковых кирпичей. Кладку вприжим выполняют в следующем порядке. Держа в правой руке кельму, разравнивают ею растворную постель, затем ребром кельмы подгребают часть раствора и прижимают его к вертикальной грани ранее уложенного кирпича, а левой рукой доносят новый кирпич к месту укладки. После этого опускают кирпич на подготовленную постель и, двигая его левой рукой к ранее уложенному кирпичу, прижимают к полотну кельмы. Движением вверх правой руки вынимают кельму, а кирпичом, придвигаемым левой рукой, зажимают раствор между вертикальными гранями укладываемого и ранее уложенного кирпича. Нажимом руки осаживают уложенный кирпич на растворной постели. Избыток раствора, выжатый из шва на лицо кладки, подрезают кельмой за 1 прием после укладки тычками каждых 3-5 кирпичей или после укладки ложками двух кирпичей. Раствор каменщик набрасывает на растворную постель. Кладка получается прочной, с полным заполнением швов раствором, плотной и чистой. Однако этот способ требует большего количества движений, чем другие, и поэтому считается наиболее трудоемким.

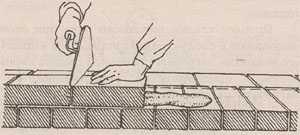

Рис. 18а. Кладка способом вприжим ложкового ряда наружной версты (последовательность действий).

Рис. 18б. Кладка способом вприжим тычкового ряда наружной версты (последовательность действий).

Способом вприсык (рис. 19) ведут кладку на пластичных растворах (осадка конуса 12—13 см) с неполным заполнением швов раствором по лицу стены, т. е. впустошовку. Процесс кладки ложкового ряда при этом способе выполняют в следующем порядке. Взяв кирпич и держа его наклонно, загребают тычковой гранью кирпича часть раствора, предварительно разостланного на постели. Загребать раствор начинают примерно на расстоянии 8-12 см от ранее уложенного кирпича. Придвигая кирпич к ранее уложенному, постепенно выправляют его положение и прижимают к постели. При этом часть раствора, снятая с постели, заполняет вертикальный поперечный шов. Уложив кирпич, осаживают его рукой на растворной постели. При кладке тычкового ряда процесс укладки выполняют в той же последовательности, что и ложкового, только раствор для образования вертикального поперечного шва подгребают не тычковой, а ложковой гранью. Этим способом кирпич можно укладывать как левой, так и правой рукой. Для кладки кирпича способом вприсык раствор расстилают грядкой с отступом от наружной вертикальной поверхности стены на 20-30 мм, чтобы при кладке раствор не выжимался на лицевую поверхность кладки. При возведении кладки в сейсмических районах укладка кирпичей в верстовых рядах способом вприсык не допускается.

Рис. 19. Кладка способом вприсык ложкового (а) и тычкового (б) рядов наружной версты: 1-3 - последовательность действий.

Способ вприсык с подрезкой раствора применяют при возведении стен с полным заполнением горизонтальных и вертикальных швов и с расшивкой швов. При этом раствор расстилают так же, как и при кладке вприжим, т. е. с отступом от лица стены на 10-15 мм, а кирпич укладывают на постель так же, как при кладке вприсык. Избыток раствора, выжатый из шва на лицо стены, подрезают кельмой, как при кладке вприжим. Раствор для кладки применяют более жесткий, чем для кладки без подрезки, подвижностью 10—12 см. При чрезмерной пластичности раствора каменщик не будет успевать срезать его при выдавливании из швов кладки. На выполнение кладки вприсык с подрезкой раствора затрачивается больше времени и труда, чем на укладку вприсык, но меньше, чем на кладку вприжим.

Способом вполуирисык выкладывают забутку. Для этого сначала между внутренней и наружной верстами расстилают раствор. Затем разравнивают его, после чего укладывают кирпич в забутку. Процесс кладки забутки несложен. Кирпич при кладке держат почти плашмя, на расстоянии 6-8 см от ранее уложенного, постепенно опуская кирпич на растворную постель, загребают ребром незначительное количество раствора, придвигают кирпич вплотную к ранее уложенному и нажимом рук осаживают его на место. Вертикальные швы остаются при этом частично незаполненными. Их заполняют при расстилании раствора для кладки следующего по высоте ряда, причем каменщик следит за тем, чтобы поперечные швы между кирпичами заполнялись полностью. Плохое заполнение вертикальных поперечных швов раствором не только снижает прочность кладки, но и увеличивает продуваемость стен, что уменьшает их теплозащитные свойства. Кирпич забутки плотно прижимают к постели, чтобы верхняя поверхность уложенных в забутку кирпичей была на одном уровне с верстовыми.

Рис. 20. Кладка забутки способом вполуприсык.
а - тычками; б - ложками. 1-2 - последовательность действий.
