Ворота и калитки

(Разнообразие калиток и ворот)

В этом разделе хочется уделить пристальное внимание подробному рассмотрению разнообразных калиток и ворот, которые являются частью пролетных конструкций оград и заборов, т. к. неграмотный подход к ним может доставить нам немало хлопот. Если неправильно рассчитать размеры ворот и калиток, неправильно выбрать их месторасположение, механизм действия и крепления к остальным конструкциям забора, т. е. неграмотно их сконструировать, то можно нажить себе массу неприятностей, поскольку остальной частью пролетных конструкций заборов мы разграничиваем, ограждаем, отгораживаемся, обозначаем, а воротами и калиткой постоянно пользуемся, эксплуатируем их.

Встроенные в ограду со стороны улицы раздвижные ворота с электроприводом и с электронным управлением.

Рис. 3.22. Ворота и калитка забора, расположенные рядом и разделенные опорным столбом: а) общий вид; b) план.

Рис. 3.23. Ворота и калитка, установленные в виде самостоятельных пролетов забора: а) общий вид; b) план.

Рис. 3.24. Объединенные ворота из двух разновеликих створок - створки-калитки и воротных створок: а) общий вид; b) план.

Рис. 3.25. Принцип действия раздвижных ворот а) одно- и двухстворчатые раздвижные ворота с нижними и верхними направляющими роликами; b) одно-и двухстворчатые раздвижные, частично консольные ворота с нижними и верхними роликами; с) одно- и двухстворчатые раздвижные, консольные ворота с нижними и верхними роликами; d) одно- и двухстворчатые раздвижные консольные (подвесные) ворота с несущими верхними роликами. 1. несущий, нижний; 2. несущий, верхний; 3. опорный, боковой; 4. несущий, опорный; 5. опорный, предохранительный; 6. предохранительный, опорный, боковой ролик.

Рис. 3.26. Ворота с поднимающимися створками: а) со сплошными створками; b) с ажурными створками.

Рис. 3.27. Придание жесткости распашным двухстворчатым воротам: а) деревянные ворота с поперечной распоркой посередине; b) стальные ворота с раскосинами; 1. столбы ворот; 2. поворотная петля; 3. рама-накладка; 4. распорка; 5. полотно ворот; 6. буферный ригель; 7. раскосина; 8. подпорка; 9. анкер в бетонном блоке; 10. воротный створ при открытом состоянии.

Рис. 3.28. Раздвижные ворота: а) с опорными нижними роликами; b) консольного принципа действия; 1. примыкающие пролеты забора; 2. столб забора; 3. рама створки ворот; 4. полотно створки ворот; 5. диагональные укосины; 6. нижний ролик; 7 опорный ролик; 8. анкерный блок для консольного действия; 9. направляющий ролик; 10. закрывающийся буфер; 11. направляющий рельс для роликов; 12 створка ворот с верхними роликами.

В наше время мы все реже встречаемся с таким явлением, что в забор встраивается только калитка. Обычно для въезда-выезда на участок легковой машины, а то и грузовика, мы строим еще и широкие ворота. Принципы расположения ворот и калиток - раздельно, рядом, объединение - изображены на рис. 3.22-3.24. Все они распашные, т. е. открываются створками внутрь, а поскольку это наиболее простой в исполнении вариант, то и встречается он чаще всего и повсеместно.

Для закрытия проемов в заборе, особенно больших, широких, устанавливают одно- и двухстворчатые раздвижные ворота. Их преимущество: створки, открываясь, не занимают место на участке, двигаются в плоскости забора, поэтому применимы и на участках с уклоном. Еще одно преимущество раздвижных ворот: ими легко управлять механически, а при желании и дистанционно.

Однако недостаток таких ворот заключается в том, что для безупречного функционирования они должны быть тщательнейшим образом сконструированы, решение нижнего или верхнего управления либо управления с захватом и нижних, и верхних роликов должно быть высокоточным, иначе их будет заклинивать, они будут открываться, застревая, с большим трудом. Различные принципы решений раздвижных ворот показаны на рис. 3.25.

Встречающийся пока значительно реже тип ворот - поднимающиеся ворота. Суть их в том, что створки, встроенные в проеме ворот в плоскости забора, могут опускаться в пазы, вырытые в грунте, и таким образом освобождать при необходимости проем (рис. 3.26). Такие ворота почти всегда действуют с помощью электрического приводного механизма. Требования, предъявляемые к механизмам управления, аналогичны требованиям, рассматриваемым нами в отношении раздвижных ворот. Преимущество поднимающихся ворот: они не занимают места ни перед проемом ворот, ни позади него, ни в плоскости забора. Недостаток (именно он и является причиной того, что их применяют редко): сконструированные в грунте пазы изолируются с большим трудом. Сточные воды, попадая в эти пазы, могут повредить створки ворот, а, замерзая, и вовсе остановить их движение. Поэтому такие ворота обычно устанавливают в крытых местах, но даже в таком случае необходимо строго следить за тем, чтобы пазы чистились легко.

Рис. 3.29. (левая часть рисунка) Раздвижные ворота со стороны улицы с комбинированным принципом действия; открываются: а) только для прохода людей; b) для прохода людей и проезда транспорта; с) для прохода через ворота. 1. калитка; 2. раздвижные ворота; 3. направляющий рельс ворот; 4. забор; 5. здание.

Рис. 3.31. (правая часть рисунка) Варианты оформления ворот: а) ажурные; b) частично ажурные, снизу сплошные; с) сплошные.

Рис. 3.30. Принцип действия раздвижных ворот с двумя створками: а) общий вид; b) ворота в закрытом виде; с) полуоткрытые ворота; d) полностью открытые ворота; 1. калитка; 2. раздвижные ворота с разделенной пополам створкой; 3. рельсы для движения ворот; 4. забор.

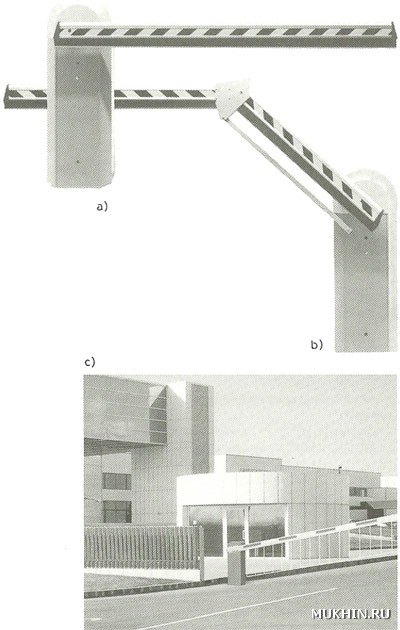

Рис. 3.32. Шлагбаумы для ворот: а) рычажный, консольный; b) рычажный, секционный; с) рычажный, со шторкой.

Рис. 3.33. Инфракрасный шлагбаум с датчиком движения для транспортных средств: а) в закрытом положении; b) в рабочем состоянии; с) инфракрасный шлагбаум с датчиком движения, действующий при автоматическом режиме ворот.

О каких бы механических воротах ни шла речь, при их строительстве необходимо решить три основные проблемы:

• Створка (или створки) ворот должны быть пространственно жесткими как в своей плоскости, так и перпендикулярно ей. Ни в закрытом состоянии, ни во время движения они не должны провисать, касаться земли, скручиваться, качаться.
• Прочные узлы соединений ворот и пролета забора должны обеспечить безукоризненное действие ворот, а в рабочем состоянии - надежно брать на себя нагрузку тяжести створок, возникающую при их движении.
• Ворота (и особенно двухстворчатые распашные ворота) необходимо прочно закрепить, подпереть, но и в закрытом, нерабочем состоянии они должны быть достаточно жесткими.

Рис. 3.34. Калитки-турникеты: а) вращающаяся, односторонняя; b) решетчатая, высокая; А - общий вид; В - вид сверху.

На двухстворчатых распашных или обычных воротах на высоте середины створок прикрепляют длинную - от косяка до косяка - жесткую распорку (она может устанавливаться дополнительно, когда створки закрыты, либо прочно крепиться на одну из них). Такая распорка позволяет двигаться одновременно обеим створкам и придает жесткость самим воротам (рис. 3.27а). Следующее решение: обе створки закрепляют снизу, затем при помощи раскосины подпирают верхнее соединение створок (рис. 3.27b). Суть этих вариантов состоит в том, что середина створок должна прочно, устойчиво крепиться к встроенной в землю конструкции ворот.

Если речь идет о раздвижных воротах, то, кроме выдвигающихся к ним основных требований, следует учесть следующее: раздвижная створка, которая обычно длиннее, чем открывающиеся створки, должна двигаться в обе стороны жестко, как будто «ведомая». Особенно важно это, когда мы говорим о таких воротах, раздвижная створка которых в нижней части не подкреплена роликами; принцип их действия - консольный, с захватом (рис. 3.28).

В следующих разделах мы будем рассматривать заборы целиком, не разбивая их на модули. Это обосновано тем, что с точки зрения формы и внешнего вида забор всегда должен представлять собой единое целое.

При выборе типа устанавливаемых ворот (и особенно когда мы выбираем раздвижные ворота) определяющим фактором как в отношении принципа действия, так и отношении технической оснащенности является место, позволяющее их эксплуатировать. Известно, что раздвижные ворота занимают наименьшую ширину воротного створа, тогда как для одностворчатых ворот нужно обеспечить большую площадь участка, поскольку ппощадь в четверть или полкруга открывающейся створки отбирает значительную часть включенной в хозяйственный оборот территории.

Экономит место, хотя с точки зрения прохода в калитку это может быть небезопасным, если створка ворот, открываясь, вписывается в контуры открывающейся калитки (рис. 3.29). Воротами и калиткой, открывающимися одновременно «друг в друга», пользоваться, конечно же, можно - просто к ним надо привыкнуть. Одностворчатые раздвижные ворота можно уменьшить по длине, разделив створку пополам. Преимущество такого решения: открывая только одну створку, мы уже обеспечиваем достаточно места для проезда автомашины (рис. 3.30).

Поверхность створок ворот может соответствовать всевозможным требованиям: они могут быть ажурными, сплошными, а могут конструироваться с комбинированием этих двух вариантов (рис. 3.31).

К категории ворот относятся механические и автоматические шлагбаумы, шлагбаумы с дистанционным управлением, а также их комбинированные варианты (рис. 3.32, 3.33). Их роль в имущественной охране невелика; они в основном предоставляют возможность контролировать движение у парковок или на внутренних территориях предприятий. А шлагбаумы с датчиками движения пригодны для того, чтобы зафиксировать в зоне своего действия движущийся автомобиль или живое существо. Если его установить на соответствующей высоте и настроить, он будет реагировать еще и на присутствие либо только человека, либо только животного. Шлагбаум с датчиком движения выпопняет и задачи обеспечения безопасности при автоматическом режиме ворот: он срабатывает в качестве блокиратора, т. е. препятствует тому, чтобы действующая (и управляемая) с помощью электродвигателя створка вдруг закрылась во время движения транспортного средства.

Для регистрации потока движения, главным образом через ворота предприятий и спортивных сооружений, устанавливаются ворота-турникеты; принцип их действия почти идентичен принципу действия вращающихся дверей, встраиваемых в основном в гостиницах. Турникеты для одностороннего движения устанавливаются и в заборах, но из-за своего функционального назначения внешне они во многом отличаются от обычных ворот (рис. 3.34).
