Фильтрующие устройстваКонструкция фильтрующего устройства должна быть выбрана в зависимости от типа грунта и от уровня грунтовых вод (см. таблицу 6).
На песчаных грунтах и супесях устраивают фильтрующий колодец (при залегании грунтовых вод на глубине не менее 3 м) или поля подземной фильтрации (при уровне вод 1,5—2 м). Пройдя такой фильтр, сточные воды просачиваются через грунт, где проходят дополнительную очистку, к подземным грунтовым водам. Фильтрующий колодецИтак, если условия позволяют, то есть грунт обладает фильтрующими свойствами (песчаные или супесчаные почвы) и грунтовые воды стоят низко, имеет смысл устроить рядом с септиком (отстойной камерой) колодец фильтрации осветленных сточных вод. На слабопроницаемых и водоупорных грунтах устраивают песчано-гравийные фильтры полной очистки, после которых безвредная вода сбрасывается в водоем или на рельеф. При слишком высоком уровне подземных вод фильтрующие устройства приходится поднимать выше и использовать насос для подъема сточных вод от септика. Общая схема местной канализации в этом случае выглядит так, как показано на рис. 61.

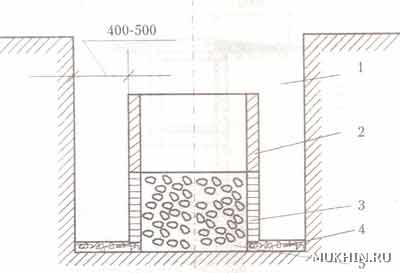

Как видно из приведенной схемы, канализационная труба выводит из дома сточные воды самотеком в отстойную камеру (септик), откуда они, так же самотеком, поступают в фильтрующий колодец. Отфильтрованная вода просачивается вниз, к грунтовым водам. Следует обратить внимание на то, что и домовая фановая труба, и обе камеры очистки оборудованы вытяжкой для отвода образующихся в канализационной системе газов. Фильтрующий колодец, как и колодец-септик, представляет собой шахту глубиной около трех метров, внутри которой устроен колодец из бутового камня, кирпича-железняка или железобетонных колец. Устройство фильтрующего колодца из железобетонных колец диаметром 1500 мм показано на рис. 62. Шахту выкапывают полностью на заданную глубину. Ее диаметр должен быть на 800—1000 мм больше диаметра колец (см. рис. 63). На дне устраивают бетонную стяжку по утрамбованному контуру в виде кольца по периметру шахты, оставляя открытый грунт в центре, по внутреннему диаметру бетонного кольца. Таким образом, нижняя кромка кольца опирается на бетонное основание, а дно камеры остается незабетонированным и не препятствует просачиванию сточных вод. В нижнем железобетонном кольце просверливают перфоратором 80 отверстий диаметром 50—60 мм с шагом по горизонтали и вертикали 100—120 мм. Если кольцо отливают самостоятельно, то заранее закладывают в опалубку легко удаляемые пробки или патрубки под отверстия. Если стенку колодца делают из камней, оставляют на пласту пропуски, а если из кирпича — кладку делают в полкирпича (на пласту) в шахматном порядке, оставляя в каждом ряду зазоры между соседними кирпичами в 35— 45 мм. На высоту 1 метр колодец засыпают фильтрующим материалом (гравий, щебень, спекшийся шлак, битый кирпич с размером осколков 10—70 мм). Снаружи между стенками шахты и бетонными кольцами делают такую же засыпку. Впускной патрубок входит в колодец через отверстие в бетонном кольце на высоте 1500 мм от дна колодца, то есть на 500 мм выше уровня засыпки, на которую укладывают водоотбойную доску в месте падения струи (чтобы предотвратить размывание грунта). Доска должна быть закреплена, например, двумя штырями, уходящими в засыпку. Патрубок не следует обрезать заподлицо со стенкой, лучше оставить выпуск внутрь колодца 50—80 мм — в противном случае вода будет стекать по стенке и размывать засыпку. Рабочий объем колодца перекрывают сверху плоским железобетонным кольцом с отверстиями под крышку (диаметром 500 мм) и под вытяжной стояк диаметром 100 мм. На перекрытие устанавливают железобетонное кольцо — лаз диаметром 700 мм, а его верх закрывают люком или деревянной крышкой. Под чугунный люк подкладывают стандартное железобетонное кольцо. Вытяжной стояк с флюгаркой должен подниматься над уровнем земли не менее чем на 700 мм. При сильных морозах (от минус 25°С) нижнюю крышку утепляют. Теперь следует разобраться с диаметром рабочей камеры фильтрующего колодца. От этого диаметра зависит объем фильтра, а значит, его производительность. Сточные воды уходят и через дно, и через перфорированную боковую стенку колодца. Песок пропускает воду лучше, чем супеси. «Серые» хозяйственные воды просачиваются легче, чем воды от ватер-клозета. Размеры колодца при различных расходах сточных вод с учетом перечисленных нами факторов приведены ниже (таблица 7).
При устройстве колодца квадратного сечения можно взять сторону квадрата, равную указанному в таблице диаметру. Очистка сточных вод в фильтрующих колодцах происходит в биопленке — тонком слое, образованном микроорганизмами на поверхности гранул фильтра. Для этих микроорганизмов органические вещества в сточных водах являются питательной средой. Окончательная очистка сточных вод происходит в слое почвы, через который они просачиваются, прежде чем достигнут грунтовых вод. Поля подземной фильтрацииПоля подземной фильтрации применяют, как и фильтрующие колодцы, в песчаных и супесчаных грунтах. Устройство фильтрующего колодца возможно, как было сказано, в том случае, когда грунтовые воды залегают на глубине не менее 3 м. Если же эта глубина составляет 2 или в крайнем случае 1,5 м, приходится сооружать фильтр иной конструкции — в виде разветвленной сети фильтрующих траншей. Эта система дешевле и проще в строительстве, к тому же она обеспечивает орошение участка. Единственная сложность заключается в том, что поля подземной фильтрации нужно прокладывать заранее, до застройки участка. Устройство подземной фильтрующей сети показано на рис. 64.
Дозирующая камера, устраиваемая на выходе септика, обеспечивает поля подземной фильтрации равномерным притоком сточных вод. Она представляет собой емкость диаметром 1000 мм (или площадью 1000 х 1000 мм) с находящимся внутри сифоном, который периодически самозаряжается и самоизливается осветленной сточной водой, поступающей из септика. Диаметр сифона - 100 мм, высота колена - 200 мм. Распределительный трубопровод — это труба диаметром 100—125 мм (пластиковая, асбоцементная или керамическая). Ее укладывают в траншею на глубине выпуска дозирующей камеры с уклоном 0,02 (2 см на метр длины), чем обеспечивается самотек сточных вод. В любом случае расстояние от трубы до поверхности земли должно быть не менее 500 мм (рис. 65).
Распределительный колодец устраивают в местах ветвления — там, где от распределительного трубопровода отходят траншеи фильтрации с уложенными в них оросительными трубами. Колодец диаметром 500—700 мм выкладывают из красного кирпича-железняка или используют железобетонное кольцо. В основании колодца устраивают цементную стяжку по утрамбованному гравию, над стяжкой размещают лотки на уровне, соответствующем лоткам распределительной и оросительной труб (см. рис. 66). Для каждого колодца этот уровень свой, поскольку распределительный трубопровод проложен с уклоном. Сверху колодец прикрывают деревянной крышкой (щитом) и засыпают ее гравием, щебнем или шлаком (размер гранул 15—25 мм). Устанавливая заглушки в колодце, можно отсекать от сети те или иные ветви и тем самым регулировать орошение зон приусадебного участка. Фильтрационные траншеи с оросительными трубами прокладывают параллельными рядами на расстоянии не менее 1,5 м в песчаных грунтах и 2,5 м в супесях. Суммарная длина траншей, необходимая для отвода сточных вод, приводится ниже.
Каждая траншея, ответвляющаяся от распределительного трубопровода, должна иметь длину не более 20 м. Глубина траншеи выбирается в зависимости от расчетного значения минимальной зимней температуры.
На дне траншеи отрывают канавку шириной 300 мм и глубиной 200 мм, в которую укладывают фильтрующий слой из гравия, щебня или шлака (размер гранул 15—25 мм), на который и укладывают оросительную трубу. Оросительная труба должна иметь уклон 0,02 в сторону от колодца для самотека сточных вод и отверстия, через которые вода орошает фильтрующий слой.
Можно использовать асбоцементную, пластмассовую или керамическую дренажную трубу диаметром 75-100 мм. Если используется асбоцементная труба, в ней отверстия для излива устраивают в виде пропилов на треть диаметра шириной 10 мм с шагом 150 мм и укладывают пропилами вниз. В пластмассовой трубе сверлят два ряда отверстий диаметром 10 мм в шахматном порядке на расстоянии друг от друга 50 мм (рис. 67 б). Гончарные дренажные трубы укладывают не встык, а оставляя зазор 15 мм, который сверху прикрывают накладками из рубероида. Можно вместо оросительных труб проложить по фильтрующему слою кирпичный лоток сечением 120 х 120 мм, оставляя на дне лотка зазоры 15—20 мм (см. рис. 67 в). Как показано на рис. 64, на концах фильтрующих траншей, а точнее — оросительных труб, должны быть предусмотрены вытяжные стояки. Их делают из трубы диаметром 100 мм, высотой 0,5—0,7 м, а сверху прикрывают флюгаркой. Поля подземной фильтрации можно соорудить без коллекторных колодцев. В этом случае звенья распределительной трубы диаметром 150 мм соединяют посредством тройников, обращенных вниз, к которым через угольник и подключают оросительные трубы в шахматном порядке. Для угольников и тройников подойдут чугунные канализационные фитинги (см. рис. 68).
Очистка «серых» сточных вод доставляет значительно меньше хлопот, чем обработка сточных вод, образующихся при использовании ватер-клозета. Недаром получившие в последние годы распространение биотуалеты, то есть конструкции унитаза, не нуждающиеся в смывной воде, используются зачастую (в странах Скандинавии) даже в многоэтажных городских домах. Есть над чем подумать! --- Ссылки на другие страницы сайта по теме «строительство, обустройство дома»:
