Стропильный каркас

Деревянный каркас крыши состоит из следующих конструктивных элементов: мауэрлата, стропил и обрешетки как основных и обязательных; затяжки, стойки и подкосов — вспомогательных (рис. 27).

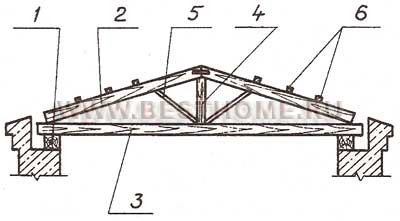

Рис. 27. Конструктивные элементы каркаса крыши:
1 — мауэрлат; 2 — стропильная нога; 3 — затяжка; 4 — стойка; 5 — подкос; 6 — обрешетка

Мауэрлат (народное название — «матка», «матица») представляет собой брус сечением не менее 10х10 см или бревно, обтесанное с нижней стороны. Назначение мауэрлата — служить опорой для стропил и равномерно распределять нагрузку на наружные стены. В рубленых домах роль мауэрлата обычно выполняет верхний венец сруба.

Стропила являются несущей конструкцией, принимающей на себя вес кровли, снега и напор ветра; поэтому древесина, из которой изготавливаются стропила, не должна иметь изъянов: гнили, червоточин, выпадных сучков, трещин в зонах соединения, трещин вне зон соединения глубиной более 1/4 толщины бруса и длиной более 1/4 его длины. Размер сечения стропил подбирается в зависимости от их длины и расстояния между ними (табл. 3).

Рис. 28. Способы соединения стропил с затяжкой:
а — на зуб; б — на двойной зуб; в — на зуб и болт; г — на зуб и скобу

Стропила можно закрепить прямо на мауэрлате, но если нужно перекрыть большой пролет, одних основных элементов каркаса будет маловато, тут на помощь приходят затяжка, стойка и подкосы (как по отдельности, так и вместе взятые) — именно такая конструкция показана на рис. 27. Вариантов соединения стропил и затяжки несколько (рис. 28): на зуб, на двойной зуб, на зуб и болт или на зуб и скобу.

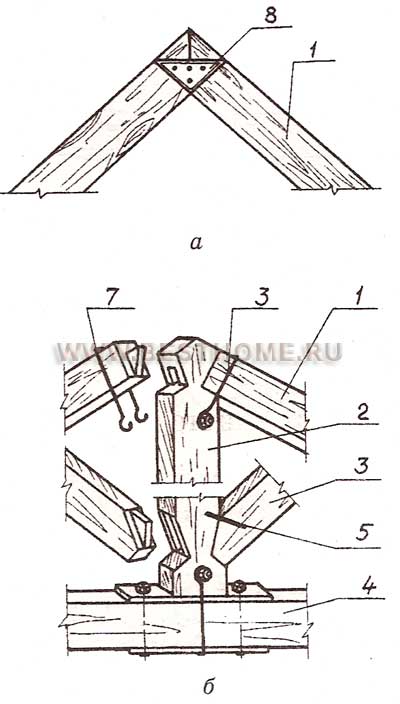

Рис. 29. Коньковый узел:
а — упрощенный; б — сложный: 1 — стропильная нога, 2 — стойка, 3 — подкос, 4 — затяжка, 5 — скоба, 6 — болт, 7 — стяжка, 8 — косынка

К стене концы стропильных ног крепятся следующим образом: на узел стропила-затяжки надевают стяжку-жгут, которую вторым концом затягивают либо на балке чердачного перекрытия, либо на костыле, вбитом в кирпичную или каменную кладку на расстоянии около 30 см от верхнего края стены. Вариантов соединения стропил со стойкой и подкосами существует множество, два из них приведены на рис. 29.

Завершается монтаж сооружением конька каркаса крыши, обшивкой карнизов (свободной части стропил, выступающей за уровень стены — обычно на 40-50 см), возведением фронтонных стенок и креплением обрешетки из досок или брусков. Обрешетка может быть сплошной, но чаще — с некоторым шагом, величина которого зависит от кровельного материала.
