Перекрытия

Перекрытия бывают цокольные, мансардные, междуэтажные, чердачные. В основе всех перекрытий лежит дощатый настил по деревянным балкам.

Рис. 26. Цокольное перекрытие:
1 - черный пол, пергамин 1-й слой, утеплитель, пергамин 2-й слой, доски пола 25-40 мм

Цокольное перекрытие делают над холодным подполом. Несущие элементы - хорошо просушенные балки лиственных или хвойных пород древесины, без трещин, гнили. Высота и толщина зависят от длины пролета, расстояния между балками и нагрузки на перекрытия. В кирпичных стенах балки устанавливают в ниши глубиной 18-20 см, шириной - 15 см. Торцы балок опиливаются под углом 60° так, чтобы они не доходили до задней стенки ниши на 2-3 см. Концы их промазывают горячим битумом и оборачивают двумя слоями рубероида. На опорную площадку укладывают обработанную битумом небольшую доску. Свободное пространство в нише заполняют стекловатой и затирают цементно-известковым раствором. В нижней части балок к боковым ребрам прибивают черепные бруски 5 х 5 см и настилают черный пол, утепляют его, закрывают пергамином или толью и настилают чистый пол из струганых досок толщиной 25-40 мм.

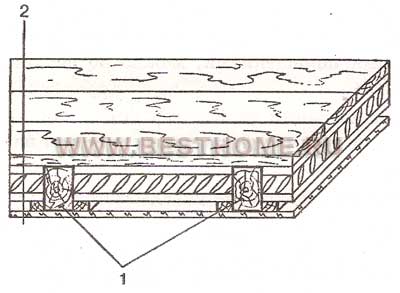

Рас. 27. Мансардное перекрытие:
1 - черепные бруски; 2 - подшивка потолка, щиты наката, звукоизоляция, пергамин, доски пола 25-40 мм

Мансардные перекрытия имеют такую же конструкцию. Только для пола используются струганые доски с четвертями, поскольку этот настил будет потолком комнаты под мансардой. Если мансардное перекрытие проходит между отапливаемыми помещениями, можно не использовать утеплитель. Для звукоизоляции делают засыпку опилками с известью или сухим песком, предварительно на доски настила укладывают пергамин или картон.

Рис. 28. Чердачное перекрытие:
1 - балка; 2 - дощатый настил, пергамин, утеплитель, ходовые доски

Чердачное перекрытие укладывается в несколько ином порядке. На доски сначала стелят пергамин, потом утеплитель, сверху накрывают горбылем (для удобства ходить по чердаку во время ремонта). Толщина балок для чердачного перекрытия должна быть не менее 1/24 ее длины (например, балка имеет длину 600 см, значит толщина должна быть 600 : 24 = 25 см).
