Строительство и ремонт фундаментов

Понижение уровня грунтовых вод

При высоком стоянии грунтовых вод целесообразно устраивать искусственное водопонижение с помощью дренажа. Здесь используют известный в гидродинамике эффект: если на некоторой глубине заводненного грунта проложить коллектор из труб с перфорированными стенками, то водное зеркало как бы втягивается осью трубы, образуя в поперечном сечении очертания вогнутой воронки, внутри которой образуется осушенная зона грунта. Существуют специальные дырчатые гончарные трубы (рис. 7). Можно использовать обычные, асбестоцементные, устроив в них поперечные пропилы шириной 1 мм и длиной 3–5 см с шагом до 20 см. Есть и более простое решение – плотно уложенные в выкопанные по периметру здания траншеи с общим уклоном в сторону водосброса на склоне грунта вязанки хвороста, обмазанные пластичной глиной.

Рис. 7. Схема горизонтального дренажа:
1 – дренажная труба; 2 – гравийная обсыпка; 3 – слой песка (второй слой); 4 – отверстия в дренажной трубе.

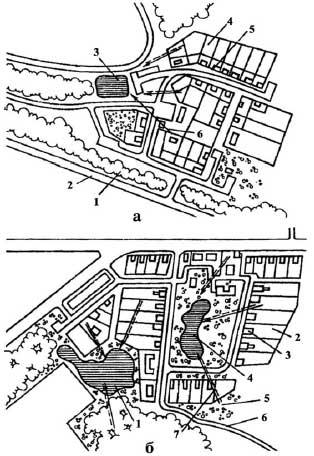

Рис. 8. Размещение прудов накопителей:
а — в конце сельской улицы: 1 — зеленые насаждения; 2 — дорога; 3 — пруд накопитель; 4 — приусадебный участок; 5 — усадебный жилой дом; 6 — направление естественного стока грунтовых и атмосферных вод;
б — в центре поселка: 1, 4 — нижний и верхний пруды накопители; 2 — приусадебный участок; 3 — усадебный жилой дом; 5 — зеленые насаждения; 6 — дорога; 7 — направление стока грунтовых и атмосферных вод.

С давних времен сельские жители устраивали пруды на каждом конце застройки или в ее центре. Такие пруды служили для различных целей, в том числе они понижали уровень грунтовой воды, защищая от подтопления погреба, подвалы, сады, огороды, дороги и тропы. Этот способ понижения уровня грунтовых вод можно использовать без больших материальных затрат и в настоящее время, если позволяют условия местности (рис. 8). Однако пруды должны сочетаться с малым бассейном в палисаднике и с большим — на усадебном участке.

Обычно в палисаднике устраивают садовую скамейку, небольшой столик, газон с посадкой одиночных деревьев или кустарников, цветник и дорожку из естественного камня, кирпича, обломков бетонных плит и др. Но при наличии чрезмерной влаги в основании дома (подвале, погребе) целесообразно в палисаднике сделать бассейн накопитель так, как показано, например, на рис. 9. Его располагают напротив погреба (или подвала). Он помогает понизить уровень грунтовых вод, быстрее отвести вешние и дождевые воды от цокольной части стены дома и тем самым предохранить погреб от сырости и проникновения влаги. Такой бассейн накопитель может быть любой формы. Он наполняется грунтовой водой через дренажный колодец и поверхностной водой. В стенке или дне устанавливают сливную трубу для отвода накопившейся воды в специальную канаву, кювет, овраг и т. п.

Рис. 9. Пример расположения бассейна накопителя в палисаднике:
1 — усадебный жилой дом; 2 — погреб; 3 — крыльцо; 4 — покрытие из бетонных плит; 5 — водосток; 6 — калужница болотная и др.; 7 — стол; 8 — скамейка; 9 — деревья; 10 — ива белая; 11 — бассейн накопитель; 12 — напольная решетка; 13 — калитка; 14 — бадан толстолистный; 15 — декоративный кустарник; 16 — ограда; 17 — дорожка из естественного камня; 18 — отмостка дома; 19 — покрытие из бетонных плит; 20 — сливная труба; 21 — цементнопесчаный слой; 22 — вставка (обрезок бетонной или металлической трубы и т. п.); 23 — слой щебня или гравия; 24 — утрамбованный слой песка; 25 — грунт основания; 26 — бетонное основание; 27 — гидроизолирующая подкладка (полиэтиленовая пленка, рубероид); 28 — парапетная плита; 29 — поверхность воды; 30 — цветочные цилиндрические горшки (например, из обрезков асбестоцементных труб).

Дорогостоящие бетонные плиты можно заменить глиной. Глину разминают с водой до состояния мягкого теста, при котором она не липнет к лопате. Укладывают ее слоем15 см, тщательно утрамбовывают, дают подсохнуть и еще дважды повторяют эту операцию. Поскольку каждый слой дает усадку около 5 см, окончательная толщина получается 35–39 см.
Затем также глиной укрепляют края бассейна (на 15 см выше предполагаемого уровня воды). В верхний слой глины после окончательного просыхания втрамбовывают слой (2–3 см) крупного гравия. Для окончательной отделки поверх гравия насыпают 5–7 см мелкого щебня или песка.

Если этот прием осушения участка со стороны главного фасада дома — палисада не дал желательных результатов, т. е. в погребе или подвале опять появляется грунтовая вода, то тогда вам придется почти такой же бассейн накопитель устроить на самом приусадебном участке. Для этого необходимо тщательно осмотреть поверхность участка, определить общее направление его уклона, установить место выхода грунтовой воды и здесь разбить бассейн накопитель, но уже несколько большего размера, так как он будет не только понижать уровень грунтовых вод, но и собирать атмосферную воду со всего приусадебного участка.

Отвод поверхностной воды

Рис. 10. Слив дождевой воды с кровли под почву через дренажное устройство:
1 — водосточная труба; 2 — стена дома; 3 — скоба крепления трубы; 4 — цокольная часть стены; 5 — отмостка; 6 — дренажная труба с отверстиями; 7 — шлак; 8 — грунт основания; 9 — сетка воронки слива атмосферной воды

Одновременно с устройством бассейнов накопителей надо заниматься отводом дождевой и талой воды с кровли и с поверхности участка. Это можно сделать, например, так, как показано на рис. 10. Кроме того, поверхностную воду следует отводить в кюветы дороги с твердым покрытием (рис. 11) и обычные бассейны (рис. 12), дно которых укрепляют плитами или глиной, перелопаченной с соломой. Если нет глины, то изолирующий слой можно сделать из толя или рубероида. Дно бассейна промазывают битумом и поперек первых листов укладывают второй слой толя. Концы толя загибают за края водоема и ровно обрезают. Края же бассейна обрамляют железобетонным бортом или парапетным камнем. В первом случае его изготовляют тут же, в деревянной опалубке, которую удаляют после затвердения бетона, во втором — укладывают камни на цементно-песчаный раствор. В небольших бассейнах концы кусков толя лучше всего заводить под бетонную плиту, уложенную на цементно-песчаный раствор.

Рис. 11. Поперечный разрез сельской улицы:
1 — дорога; 2 — кювет; 3 — бордюрный камень; 4 — водоотводящая канава; 5 — отступ от столба ограды не менее 45 см; 6 — ограда; 7 — палисад; 8 — усадебный жилой дом; 9 — цоколь; 10 — отмостка; 11 — дренажная канава стока.

Рис.12. Декоративный бассейн для сбора атмосферных вод с приусадебного участка и полива сельскохозяйственных культур:
1 — водолюбивые растения; 2 — покрытие площадки и дорожки естественным камнем; 3 — чаша бассейна; 4 — скамейка; 5 — ива плакучая; 6 — камни валуны; 7 — труба налива воды (фонтан); 8 — плиты ступени.

Рис. 12. Декоративный бассейн для сбора атмосферных вод с приусадебного участка и полива сельскохозяйственных культур (продолжение):
9 — гидроизоляция (два слоя рубероида или толя на битумной мастике, битуме или гудроне); 10 — кладка из естественных камней на цементно-песчаном растворе; 11 — цементно-песчаный раствор; 12 — плита ступень; 13 — галька; 14 — речной песок; 15 — утрамбованный грунт основания; 16 — плита; 17 — парапет (бортовой камень); 18 — пластмассовая корзина или деревянный ящик; 19 — вентиль крана водопроводной воды; 20 — сточная труба с отверстиями; 21 — сетчатый металлический фильтр; 22 — бетонный борт бассейна (армируется двумя металлическими прутами); 23 — сливная труба; 24 — углубление для спуска воды; 25 — предохранительная труба большего диаметра; Н1, Н2 — размеры по месту.

Такие бассейны можно устраивать и из различных металлических и других емкостей бытового пользования, отслуживших свой срок (бочки, корыта, детские ванночки). Любой бассейн оживляет общую планировочную композицию палисадника, в знойное время увлажняет воздух, создает благоприятный микроклимат для зеленых насаждений. Из него можно брать воду для полива цветов.

Около бассейнов можно посадить декоративные и цветущие влаголюбивые многолетники, располагая ближе к воде более низкие растения. Узкие и тонкие листья ириса сибирского с темно-синими цветками красивы в контрастном сочетании с округлыми листьями более низкой калужницы болотной или с сочными широкими листьями бадана. Кроме того, прекрасно сочетаются друг с другом нежные голубые незабудки и ярко желтые или оранжевые купальницы.

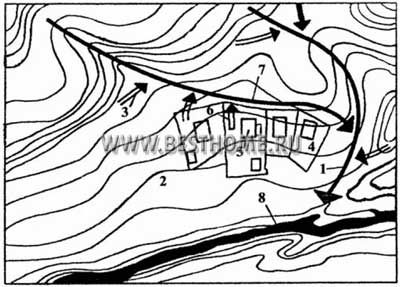

Рис. 13. Естественная система водоотвода:
1 — главный тальвег бассейна; 2 — склон холма (горизонталь); 3 — приток; 4 — приусадебный участок; 5 — усадебный жилой дом; 6 — сток с усадебного участка; 7 — дренажная канава (кювет); 8 — река.

Рис.14. Пример расположения бассейна накопителя на приусадебном участке:
1 — калитка; 2 — ворота для въезда автомобиля; 3 — хозяйственный въезд; 4 — дорожка с покрытием из естественного декоративного камня; 5 — гараж; 6 — жилой дом; 7 — горизонталь; 8 — деревянный кол коротыш (не более 60 см); 9 — линия бровки уклона микрорельефа участка; 10, 14 — направление естественного стока атмосферной и грунтовой воды; 11 — открытый дренаж (главный тальвег участка); 12 — закрытый дренаж (асбестоцементная труба и т. п.); 13 — дренажный сточный колодец; 15 — бассейн накопитель; 16 — ограда приусадебного участка; 17 — огород; 18 — декоративный уголок отдыха с брызгальным бассейном или бассейном накопителем (при наличии у основания дома высокого уровня грунтовых вод); 19 — палисад; 20 — тротуар сельской улицы; 21 — дренажная канава оттока сточной атмосферной воды; 22 — дренажный колодец (глубиной не более 1м); 23 — бассейн накопитель; 24 — основное направление естественного стока атмосферной и грунтовой воды; 25 — камень валун (кладется полуврытым в поверхностный слой для укрепления дернового слоя); 26 — ограда приусадебного участка; 27 — деревянный кол коротыш (длиной не более 65см).

Цветочное оформление можно дополнить посадкой ивы, так, чтобы она давала тень на скамью. Цветы и часть водоема должны освещаться солнцем. Если после этих мер в подполье или погребе продолжает появляться вода, которая по капиллярам проникает в толщу строительных конструкций: стен, перегородок, покрытий и перекрытий, образуя плесень и разрушая их, то следует заняться устройством открытого дренажа, определив главный тальвег бассейна, имеющего выход в более или менее значительные по размерам тальвеги, ручьи и речки (рис. 13).

Но предварительно целесообразно обратиться в строительный отдел местного исполкома или сельского совета за выкопировкой из генерального плана чертежа вашего участка, т. е. за выпиской из строительного паспорта с данными о гидрогеологической обстановке этой местности. Имея ее, можно проконсультироваться у специалистов по осушению.

Пример генерального плана приусадебного участка с решением на нем всей дренажной системы, в том числе и размещение бассейна накопителя, показан на рис. 14. При обследовании поверхности участка надо определить также линию бровки уклона и на ней провести укрепление поверхностного слоя почвы деревянными короткими столбами, облитыми битумом, вбив их в грунт вровень с поверхностью. Такой бассейн накопитель может занять любое место на генеральном плане приусадебного участка в зависимости от его рельефа — вблизи огорода, сада, летней кухни и пр.
